PVCAD Mega插件版

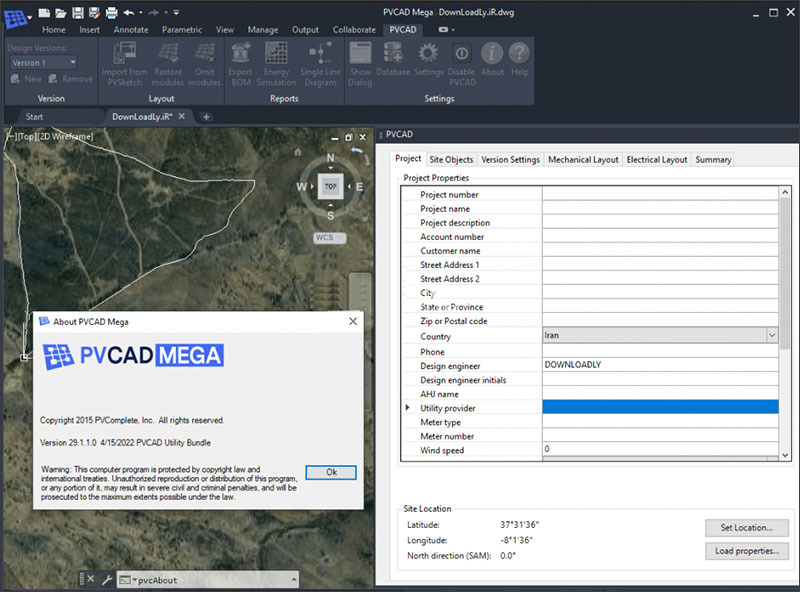

PVCAD Mega插件版是基于AutoCAD环境而开发的一款面向大型光伏电站和地面安装式太阳能项目的专业CAD设计软件，英文全称PVCAD Mega plug-in，支持Autodesk CAD 2015-2027，集成了先进的 AI 助手，拥有“标准”与“地面电站（Utility）”双模式，不仅能快速完成兆瓦级的大型复杂地形地面电站及屋顶排布，还支持自动化的机械与电气分析（符合 NEC 等规范）、一键生成材料清单（BOM）与单线图。此外，软件还支持与 PVSyst 实现无缝数据对接与 3D 阴影场景导出，大幅简化了从初步现场评估到工程级施工图纸设计的全流程，是太阳能工程师与开发商提高设计精度与效率的核心工具。

与通用CAD软件相比，PVCAD Mega围绕光伏电站工程设计流程进行了专门优化，能够结合场地边界、地形条件、光伏组件、支架系统和电气设备等参数，辅助工程师完成从初步布局到施工图设计的工作。软件基于AutoCAD工作环境运行，提供Standard和Utility Scale等工作模式，可利用CAD绘图能力与光伏工程专用工具协同工作，适用于大型地面光伏电站、集中式光伏项目和大型社区太阳能项目。

软件特色

1、快速标准化

使用标准方法，在几秒钟内完成1GW布局。

2、标准模式与实用模式

地面安装、屋顶或车库项目，具有不同的模式。

3、自定义

创建通道、设备平台或常见障碍物。

4、场地可行性

确保您的项目值得投资，分析物料清单和预算。

5、导出至 PVSyst

轻松导出至 PVSyst 以评估和基准测试发电量。

6、AI 辅助

依靠我们的AI来协助设计项目的各个阶段。

PVCAD Mega插件版安装激活教程：

1、下载解压，得到光伏电站CAD设计软件PVCAD Mega，以及dll激活文件；

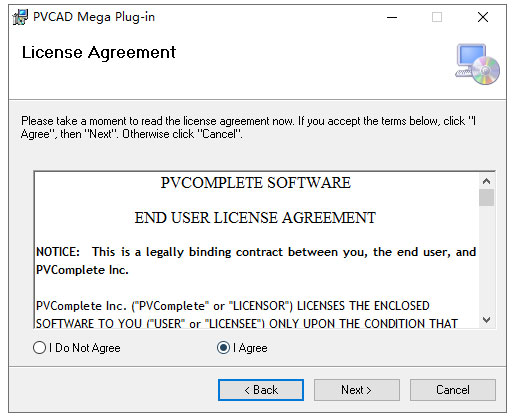

2、双击文件PVCAD Mega 32.2.0.0.msi接受软件协议安装；

3、成功安装后，先不要运行；

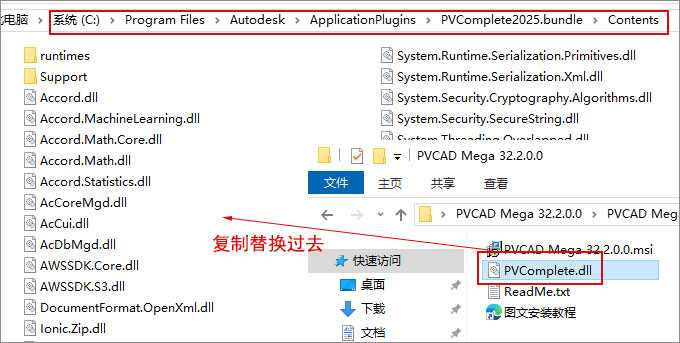

4、复制dll激活文件PVComplete.dll到软件安装目录下替换；

软件默认目录【C:\Program Files\Autodesk\ApplicationPlugins\PVComplete2025.bundle\Contents】

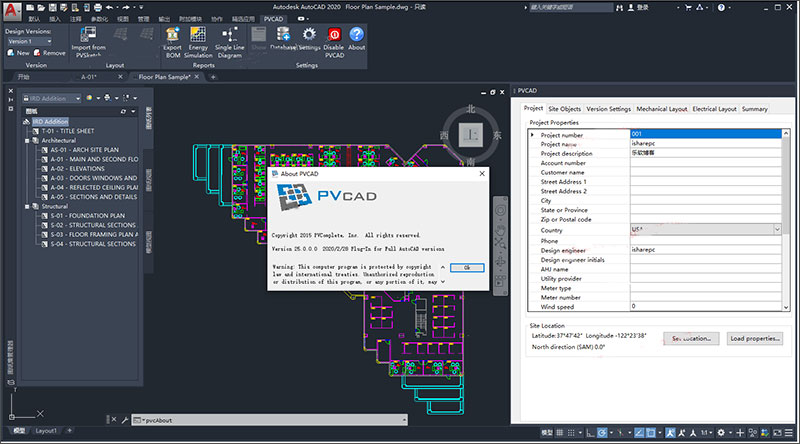

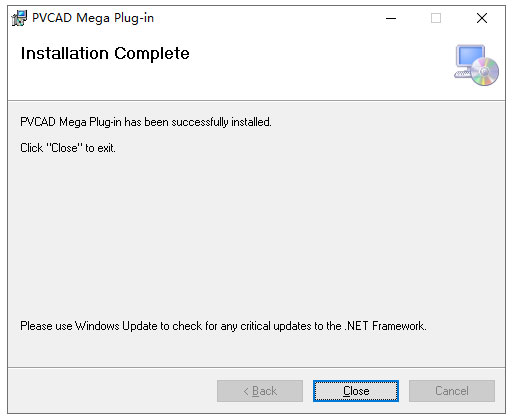

5、软件安装激活完成，打开CAD加载使用即可。

软件优势

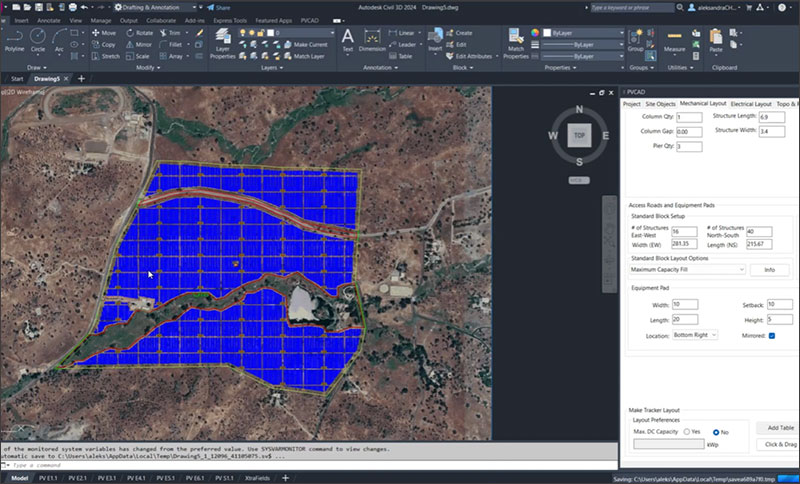

一、定义地面安装区域

绘制并标识项目区域：

- 使用我们的地图或从 KML 或 PVSketch Mega 导入

- 创建多个GM区域并定义障碍物

- 后退配置，通道，选择兴趣点

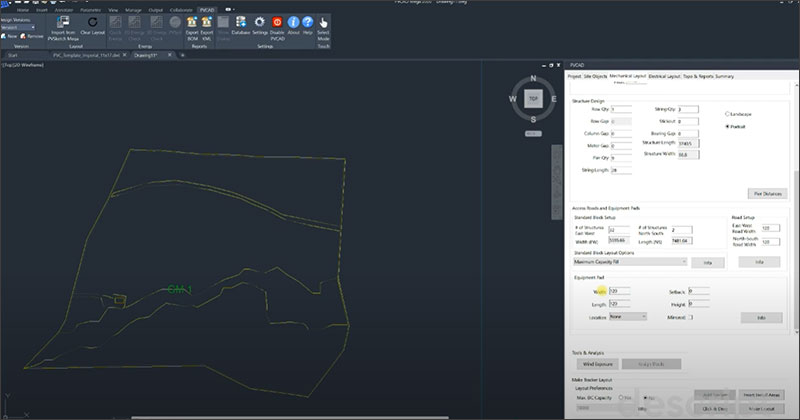

二、布局模块与设备选择

几秒内完成完整的关键PV布局功能：

- 轻松选择或更换模块与货架系统

- 设置固定倾斜或单轴跟踪器的字符串长度和块数

- 定义 GCR、字符串长度等

- 优化至特定容量限制，设置一个 IX 点

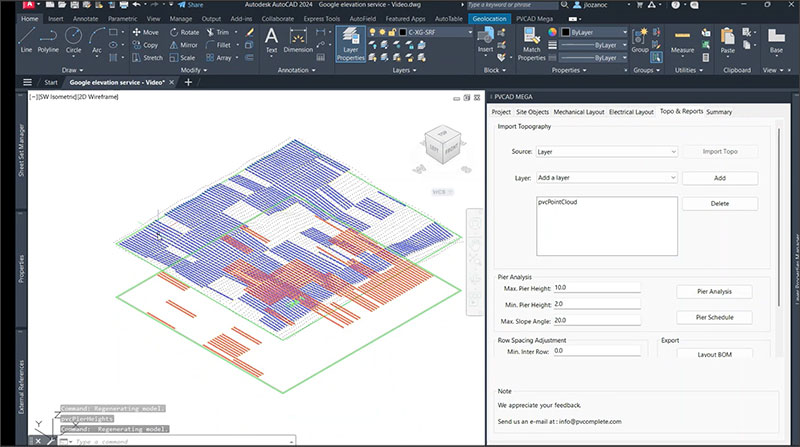

三、码头计划与地形分析

通过关键地形导入深入进行现场分析：

- 导入调查数据或使用我们的 Google Elevation Services 原生功能

- 为您的布局坡度公差和跟踪器设置限制

- 运行桥墩分析以获取每个桥墩的高度

- 将您的码头计划导出至您的定制系统

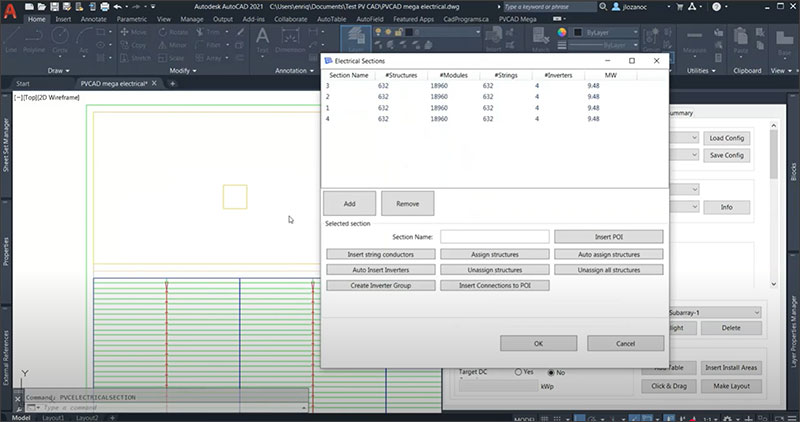

四、布线与电气

- 快速选择逆变器类型并创建逆变器部分

- 插入逆变器和自动组串，或分配结构

- 将你的模块串联到逆变器，再将逆变器串联到 POI。

- 通过物料清单（BOM）功能导出字符串长度和导线尺寸

五、协作与发展

生成关键报告并导出设计

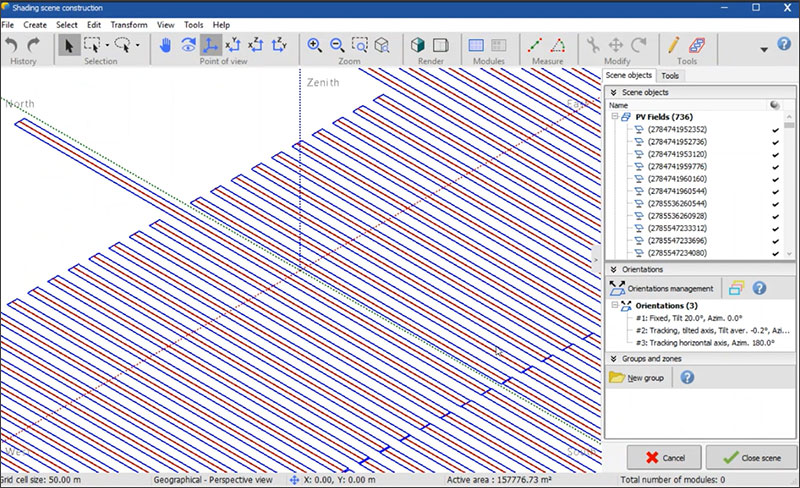

- 将 3D 场景导出至 PVSyst 或在应用内使用能源模型

- 并排版本控制与比较

- 完整可融资、可获批的设计方案

- 构建物料清单并评估预算

PVCAD Mega软件主要功能

1、光伏阵列自动布局

PVCAD Mega能够根据项目边界、可用安装区域和组件参数生成光伏阵列布局，减少手动放置组件和反复调整排列的工作量。

主要功能包括：

- 定义光伏项目边界和多个安装区域。

- 设置组件型号、排列方式和安装间距。

- 配置组件行列数量、倾角、排间距和阵列节距。

- 根据场地限制调整阵列布局。

- 设置道路、设备平台和其他障碍物。

- 根据项目容量目标优化组件布置。

通过参数化布局，设计人员可以快速比较不同组件排列和场地规划方案，提高大型光伏项目的设计效率。

2、固定倾角与单轴跟踪支架设计

软件支持常见的地面光伏安装结构，可用于固定倾角支架和单轴跟踪支架系统的布局设计。

用户可以配置支架类型、组件安装方式、阵列间距、支架尺寸及相关结构参数。对于采用跟踪支架的项目，还可以结合地形条件和项目限制调整布局。

软件提供部分预设支架系统，同时支持按照项目要求定义结构参数，便于设计人员适配不同供应商的设备方案。

3、地形分析与桩基高度计算

大型地面光伏电站通常涉及复杂地形，坡度变化会影响组件排列、支架高度、基础施工和场地平整。PVCAD Mega提供地形相关分析工具，帮助设计人员评估地形对光伏阵列的影响。

主要功能包括：

- 导入测量数据或地形资料。

- 分析项目区域的地形高程和坡度。

- 根据地形条件检查阵列布局的适用性。

- 计算支架基础桩位及相关高度数据。

- 生成桩基布置表和相关工程数据。

- 辅助评估地形变化对结构安装的影响。

这些功能有助于提前识别场地设计问题，减少后续施工阶段因高差、坡度或支架布置不合理造成的调整工作。

4、光伏组件与设备数据库

PVCAD Mega提供光伏设备参数管理能力，方便设计人员在项目中选择和配置相关设备。

设备参数可涉及光伏组件、支架系统、逆变器及其他项目设备。用户可以使用软件提供的设备数据，也可以根据具体项目需求补充或自定义部分参数。

通过统一管理设备信息，设计人员能够在调整组件型号、支架配置或电气设备时，同步更新相关设计数据，减少重复录入和参数不一致的问题。

5、电气系统设计

除机械布局外，PVCAD Mega还支持光伏电站的电气设计工作，可帮助用户完成组件串联配置、逆变器分区和相关电气信息整理。

主要功能包括：

- 配置光伏组件串的长度和连接方式。

- 将组件阵列与逆变器进行关联。

- 设置逆变器分区及设备位置。

- 辅助规划组件串与逆变器之间的连接。

- 生成相关电气数据和线缆统计信息。

- 为后续电气图纸与工程报表提供基础数据。

这些功能能够帮助设计人员在机械布局和电气设计之间建立联系，减少布局调整后重新整理电气信息的工作量。具体电气计算结果仍应由工程人员按照项目规范进行审核。

6、道路、设备平台与场地对象设计

大型光伏项目除了组件阵列，还需要考虑施工道路、检修通道、设备平台、建筑物、树木及其他场地障碍物。

PVCAD Mega支持定义道路、设备平台和场地对象，并将其纳入项目布局设计。通过合理规划这些对象，可以检查组件布置与现场设施之间的空间关系，改善场地利用效率。

对于需要预留检修空间、运输通道和设备安装区域的项目，该功能有助于形成更加完整的场地规划方案。

7、光伏电站工程图纸生成

PVCAD Mega在AutoCAD环境中运行，可利用CAD绘图工具制作工程设计图纸，并将光伏专用设计数据应用于图纸生成流程。

设计人员可以根据项目要求整理阵列平面布置、支架布局、设备位置、电气信息及相关标注，形成供后续审查、报批和施工准备使用的工程图纸。

软件还支持基于项目模板开展设计，有助于团队统一图层、图纸结构和出图规范，减少重复绘图工作。

8、材料清单与工程量统计

软件能够根据项目设计数据生成材料清单（BOM），帮助工程人员统计光伏组件、支架及相关设备的数量，并汇总部分线缆长度和设备信息。

材料清单可用于项目预算、采购准备、设备数量核对和施工计划编制。将设计数据与材料统计相结合，也有助于在调整组件布局或设备方案后更新相关工程量。

需要注意，材料清单的准确性取决于项目参数是否完整，以及所使用设备数据库和设计规则是否正确。

9、发电量估算与能源模拟

PVCAD Mega支持对光伏项目进行初步能源分析，并可将相关三维场景和设计数据导出至PVsyst等专业光伏模拟工具。

相关能力包括：

- 根据组件布局和项目参数生成发电量估算数据。

- 利用软件提供的能源模型进行初步分析。

- 结合地形与遮挡情况评估布局方案。

- 导出项目数据供PVsyst进一步模拟。

- 生成年度或月度能源估算相关报表。

发电量估算可用于比较不同设计方案，但实际发电量还会受到气象条件、设备性能、系统损耗、遮挡和现场施工质量等因素影响。

10、AI设计辅助

较新的PVCAD Mega工作流程提供AI辅助入口，可用于查询软件操作、了解相关设计流程、辅助检查设计参数，以及参考工程规范和项目要求。

AI辅助功能能够帮助用户更快了解软件工具和设计流程，但生成的建议并不等于正式工程审核结果。涉及结构安全、电气安全、规范符合性和施工方案的关键内容，仍需要由具备相应专业能力的工程人员复核。

11、数据导出与项目协作

PVCAD Mega支持导出项目数据和相关报告，以便与其他工程工具配合使用。

常见用途包括：

- 导出材料清单和工程统计数据。

- 导出KML等地理信息文件。

- 将三维场景和遮挡相关数据传递至PVsyst。

- 保存项目布局及相关工程图纸。

- 使用统一的项目数据支持方案对比和团队协作。

通过这些数据交换功能，设计人员能够减少不同软件之间重复建模和手动录入的工作量。实际可用的导出格式和选项应以安装版本为准。

系统要求

操作系统：Windows 10或Windows 11 64位

处理器：支持x64架构的处理器

内存：最低建议8GB，推荐16GB或更高

显示器：分辨率1280×800或更高

办公软件：需要安装Microsoft Excel，以支持相关数据处理和报表工作流

CAD平台：使用与PVCAD Mega插件版本相匹配的AutoCAD，或选择包含AutoCAD环境的捆绑版本

网络环境：建议保持互联网连接，以便使用需要联网的功能和相关服务

硬盘空间：需要预留软件安装空间及项目图纸、地形数据和工程文件的存储空间 收起介绍展开介绍
