道路测设大师官方版 v13.5

道路测设大师是一款为道路施工人员精心打造出的一款设计软件，能够使用在公路、铁路、城市道路、立交匝道等设计上进行一个全面的设计与测量！此外，道路测设大师适用于各等级单导线的严密、近似平差计算以及按角度边长平差的导线网、各种高程网的平差计算。

道路测设大师包含了闭、附合、支导线、无定向导线、无定向闭合环、单边附合、中间含有已知点、加测坚强方向等特殊形式的导线，以及按角度平差的导线网、所有的高程网，用户还可以通过纵断面的鸡舍、计算，为用户挑选出最精准的算法，并且提供纵坡及竖曲线表、纵断面高程计算表、绘制完整的纵断面图，可以按任意纸张分页。

软件功能

（一）、导线测量平差系统：适用于各等级单导线的严密、近似平差计算以及按角度边长平差的导线网、 各种高程网的平差计算。包括：闭、附合、支导线、无定向导线、无定向闭合环、单边附合、中间含有已知点、加测坚强方向等特殊形式的导线，以及按角度平差的导线网、所有的高程网。提供种各种成果及自定义的表格，图形显示。采用严密平差时可以提供完整的精度评定。

（二）、道路全线测设系统： 将道路全线或一个标段数据一次性输入，统一计算中边桩平面坐标及高程，进行统一的查询、放样等计算。适用于各等级道路主线、立交匝道进行勘测设计与施工放样工作。 计算的坐标、高程成果可以直接传输到全站仪用于放样。

1、支持任意多级断链，支持支持任意道路断面形式。

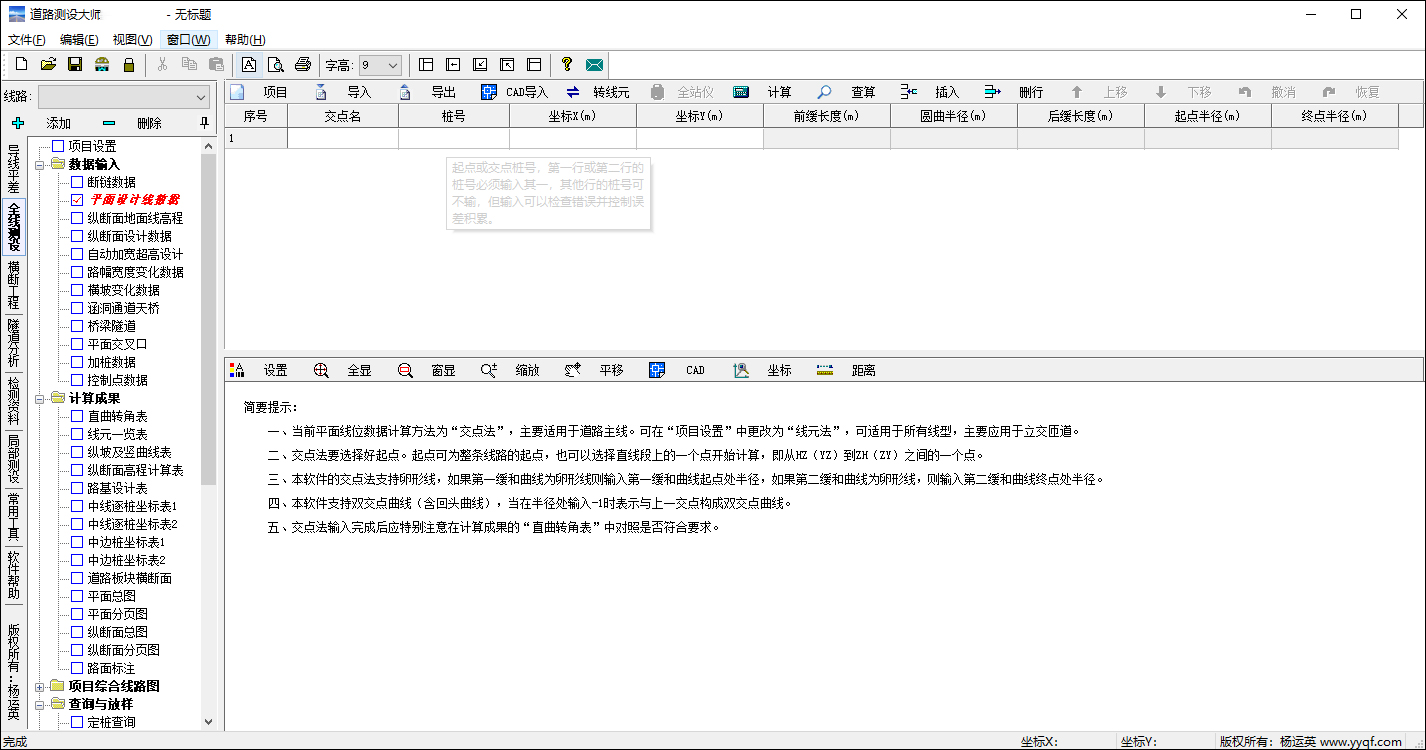

2、平面 。可以选用交点法或积木法，都可适用于对称或不对称基本形、S或C形、拱（凸）形、复曲线、卵形线、回头曲线等各种线形，交点法中还具有方便易用的根据切线长反算半径、构成切基线、配S或C及复曲线、卵形线等功能 。提供的成果主要有：直线曲线转角表、线元一览表、逐桩坐标计算表、生成平面总图及按任意纸张分页的平面图。

3、纵断面。可以进行纵断面的设计、计算。竖曲线计算方式可以选择传统或精确算法。提供纵坡及竖曲线表、纵断面高程计算表、绘制完整的纵断面图，可以按任意纸张分页。

4、超高加宽。可以按规范自动进行加宽超高设计，也可以直接输入数据计算。支持的加宽方式有：线性过渡、三次抛物线、四次抛物线过渡，超高旋转方式：绕道路中线、绕弯道内侧、绕弯道外侧、绕中分带两侧旋转等方式，超高过渡方式：线性过渡、三次抛物线过渡，绘制超高渐变图。提供路基设计表及中线、中分带两侧、车道、硬路肩及路基边缘的平面坐标与高程。

5、查询与放样功能：

a.定桩查询。根据桩号查询线路中边线三维坐标；

b.定点查询。根据坐标求桩号偏距；

c.定桩放样。根据桩号计算不同施工阶段、不同偏距和横坡方式下的放样数据；

d.定点放样。根据坐标计算不同施工阶段、不同偏距和横坡方式下的放样数据；

e.极坐标放样任意路段；

f.控制桩计算；

g.结构物坐标计算；

h.轨道粗调；

i.桥梁放样以及变截面桥梁结构的测量放样；

j.平面交叉口放样计算；

k.锥坡超欠挖与放样；

l.求直线（小路、高压线等）与路线的交点桩号、坐标、及放样数据。

（三）、数字地面模型与方格网法土石方量：

软件支持生成数字地面模型，查询任意点高程、生成横断面地面线等，并可进行方格网法土石方量计算。操作简单、功能强大。

（四）、横断面及工程量

1、横断面：自动进行横断面设计戴帽，支持从数字地形提取横断面。 提供的成果：横断面图、清除表土数量表、挖台阶数量表、土石方数量计算表、坡口坡脚计算表及图形、占地界坐标计算、道路用地计算及图形。其中坡口坡脚计算的坐标、高程可以直接传输到全站仪用于放样。 具有边坡超欠挖控制功能。

2、分期施工工程量：任意添加、删除施工线，计算任意两期施工线间的方量，生成图形并分页打印。

（五）、隧道断面分析：

1、连续断面分析。输入设计断面及设计断面适用的查询号范围，然后输入整段隧道的实测点三维坐标（也可从全站仪或其它数据文件导入），软件自动完成整段隧道的断面分析。

2、连续隧道断面圆心拟合计算与绘图。

3、隧道断面测量数据的批量生成。

4、盾构姿态及管片姿态测量控制。

5、单断面分析。输入设计断面，然后输入需要断面分析的断面的中桩相关数据，再输入断面的实测点三维坐标软件自动完成该隧道的断面分析。

隧道断面分析提供各断面实测点的超欠挖值及超欠挖面积，计算周边炮眼坐标。软件自动生成隧道断面分析图形。

（六）、检测资料：

1、结构物放样与检测资料。在软件生成的成果表中可以点“检测”命令导出到检测表，也可以从外部文件或CAD中导入坐标高程到检测表，生成全站仪放样、平面位置检测、水准仪高程检测资料表。

2、路基分层填筑资料。在横断面戴帽后，只需做简单的分层设置即可生成分层横断面图、台帐以及全站仪放样、平面位置检测、水准仪高程检测、纵断高程与横坡、路基宽度等检测表格。

（七）、局部曲线测设系统：对各种线形进行设计与放样，具有多种设计反算模式，可采用（极）坐标法、切线支距法、弦线支距法、任意直线支距法、偏角法等各种方式进行放样，也可绘制图形。 支持将坐标成果直接传输到全站仪。

1、线元放样：将路线分为直线、圆曲线、缓和曲线（完整或不完整回旋线）进行分别计算放样。

2、辅助设计放样：

a.单交点曲线：圆曲线、对称基本形、不对称综合曲线、凸形曲线。

b.双交点曲线：切基线平曲线、虚交点曲线 ，可用于回头曲线。

c.特殊曲线：S形、C形、复曲线、卵形线、圆外基线复曲线、圆外基线卵形线。

3、竖曲线。

4、 锥坡放样计算。

支持任意正交或斜交的锥坡坐标及放样计算，并计算底面积。

（八）、常用测量计算工具： 空间直角坐标与大地坐标互换、高斯投影正反算、坐标换带与投影面变换计算、四参数平面坐标转换、七参数坐标转换、方向与边长改化、平面坐标正反算、极坐标放样、夹角与转角、三角高程测量、面积计算，交会包括：前方交会、侧方交会、方位交会、边长交会、后方交会、边角后方交会等。 

软件特色

1、功能全面

涵盖了道路测设的各个方面。以后的版本还将根据用户的需要继续完善、增强。

2、操作简单

数据输入及显示全部采用表格形式，各种计算都有图形动态显示，图形除直接打印或输出到CAD外也动态直观地反映了数据输入情况。所有计算使用同一个文件，用户不需记住繁杂的文件格式，同时软件具有丰富的操作提示。

3、输出方便

各种成果除了可以直接显示、打印外，所有表格都可以输出到WORD、文本文件（可以逗号分隔方式或表格方式）、EXCEL及CAD中。所有的图形都可以输出到CAD中。

4、全站仪双向通讯

支持与全站仪间实时相互传输数据，可用于现场的测量放样、超欠挖分析等计算。

5、批量计算

本软件中的局部曲线测设及常用计算工具中的功能都支持批量计算，无需每进行一次小小的计算就切换计算文件。

6、较高的计算精度

导线的计算可以使用严密平差。路线的计算精度主要取决于缓和曲线（回旋线）的计算，传统上采用只有两项的近似公式计算，已根本不能满足目前高等级公路及立交匝道的需要，而且无法知道计算中含有多大的误差。本软件采用由用户指定计算精度（如0.1mm）的方式，软件将确保不会超出用户指定的允许误差，计算项数最高能达到50项，可以适应各种等级的需要。

软件亮点

1、高效专业的道路设计软件，提供全面的道路设计功能。

2、提供多种符合国家规范的道路设计形式，满足不同需求。

3、具备详细的技术指导和专业的设计图库，帮助用户快速进行道路设计。

4、支持多种文件格式转换，方便与其他CAD软件的无缝对接。

软件优势

1、完全自主开发的道路设计软件，拥有完全的知识产权。

2、基于CAD平台开发，具备优秀的绘图功能和操作体验。

3、集成多种道路设计计算工具，能够快速进行道路设计计算。

4、具备丰富的数据处理和分析功能，帮助用户进行数据处理和分析。

更新日志

v13.5版本

 一、横断面更新：

1、在横断面图形中显示自动戴帽步骤。在用户熟悉戴帽规则前，检查横断面往往遇到困难，本版本在横断面图形中显示软件戴帽的步骤，以便于检查对照。检查完成后，该提示可以通过图层关闭显示。

2、路幅宽度与横坡数据从CAD横断面图导入。从CAD中导入横断面图时，如果图形中的板块与项目设置中板块一致，可以选择从图中导入板块宽度与横坡数据，此时仅需在项目设置中设置好板块，不再需要提前输入加宽与超高数据。

3、设计线数据截断与延伸。从CAD导入横断面图后，如果地面线做了少量改动，可以在辅助功能中自动延伸或截断设计线交到地面。在该数据窗口的上方“辅助”中选择“延伸/截断设计线”可以批量执行，在具体的某条设计线数据上右键选择该功能，则只对该线进行延伸或截断。

4、路槽线的生成。导入横断面图后，如果未导入路槽线，也未输入路槽数据，不再按板块生成路槽，避免导入的图形与所输入的路幅宽度与横坡数据不一致时可能导致的方量影响。

5、添加路基每公里土石方数量表。

6、填挖边坡及沟外填挖边坡模板为自动根据填挖情况调用，不应人为全部删除。当前版本中，如果被删除时，软件将视为该边坡垂直并显示出图形，不再提示出错。

7、数模生成横断面地面线时可以选择自动添加方量扣除路段的起止桩号。

二、路幅宽度与横坡变化数据输入更新：

1、合并分幅/分板块数据。在路幅宽度与横坡变化数据中，可以从其他表格中先复制左幅（或一至多个板块)的宽度数据，再复制右幅(或一至多个板块)的数据，然后点“辅助”下的“合并分幅数据”，可以自动对所有桩号排序，并对相同桩号的数据进行合并。以便更好地利用其他软件或表格中的数据。

2、插入车道超高特征桩。横坡变化数据要求输入一侧车道抬高到形成单面坡的这个特征桩，但部分设计数据标注不明，此时可以先不输入这个桩，待其他标准横坡与全超高横坡数据输入完成后，点“辅助”下的“插入车道超高特征桩”功能，软件自动批量插入全部特征桩，填写桩号与车道横坡。其他板块再根据与车道横坡的关系自行填写。在某行数据上右键，则可以只在该行数据与前一行数据之间插入一个车道超高特征桩。

3、路幅宽度与横坡变化数据可以从横断面图中导入，见上一条更新。

三、其他更新：

1、项目设置中添加了隧道断面分析图是否显示超欠挖数据的选项，即可以显示点名、超欠挖中的任意一项或同时显示两项。 收起介绍展开介绍
