南方cass3d插件

南方cass3d插件是由广东南方数码科技股份有限公司自主研发的一款三维立体数据采集软件，属于是挂接式安装至 CASS（南方地形地籍成图软件）的插件式软件，能够支持CASS环境下倾斜三维模型与点云数据的加载与浏览，支持直接采集、补测DLG数据，旨在为CASS7.0、9.1、9.0、10.1、11.0等多个版本提供强大的3D功能支持，提升在地形测量、地籍测绘、土方计算等方面的效率，可以广泛应用于工程测量和地理信息系统领域。无论用户是专业的地理信息系统（GIS)分析师，还是需要进行复杂3D建模的工程师，cass3d插件都能帮助您轻松实现3D数据的可视化和分析。

软件特色

1、兼容性强

支持CASS7.0、9.1、9.0、10.1、11.0等多个版本，覆盖广泛的用户群体。

2、安装简便

用户只需下载并双击安装文件，按照提示即可完成安装，无需复杂的配置。

3、功能强大

提供丰富的3D功能，满足用户在不同场景下的需求。

4、持续更新

项目团队将持续更新插件，确保其与最新版本的CASS软件保持兼容，并不断优化功能。

南方cass3d插件操作流程指引

① 启动 CASS，可打开 dwg 数据加载底图。

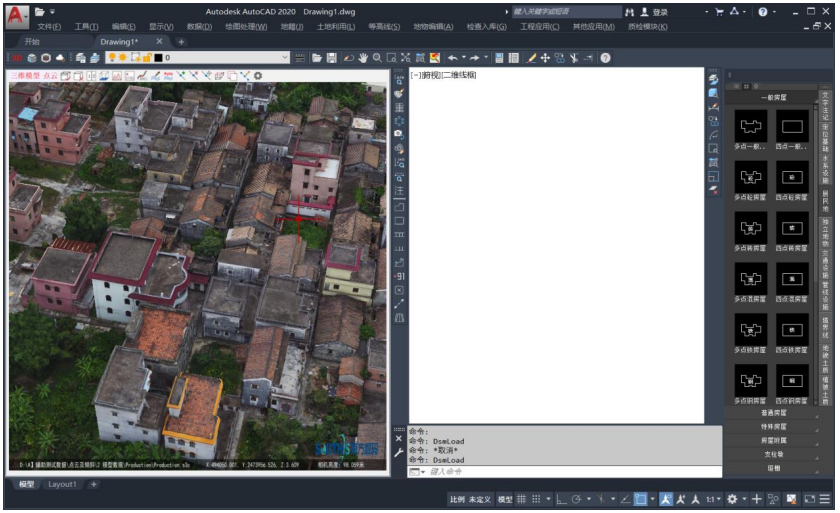

② 点击工具条“Open3D”图标（或命令窗执行‘dsmload’），加载倾斜三维模型、点云数据，加载 CASS_3D 三维窗口。

③ 点击工具条“同步矢量”，将二维实体同步至三维窗口中。

④ 使用 CASS 绘图工具在三维空间直接采集地物，如已加载底图 dwg 数据，也可依据三维信息编辑、修正底图数据。

⑤ 保存 dwg 数据。

软件常用功能

一、三维浏览

CASS 平台下二、三维窗口为联动操作，当鼠标指针位于三维窗口时：

1、缩放窗口——滑动鼠标滚轮

2、平移窗口——按住鼠标滚轮并拖动鼠标

3、旋转视角——按住鼠标左键并拖动鼠标

4、全图——双击滚轮

注：

① 三维窗口内只可点选要素，框选操作只可由二维窗口完成。

② ESC 键取消三维窗口选择状态。

③ 绘制过程中，按住 Ctrl 键可锁定三维视口旋转状态，提高采集速度。

④ 先按住 Ctrl 键，再按 Tab 键，可快速旋转三维模型，朝向正北。（注意不要同时按）

⑤ 单击 Tab 键，顺时针旋转三维窗口 90°。

二、绘制图形

三维模式下，绘制地物时可使用的快捷键有部分差异，这里以绘制房屋为例进行说明。

选择房屋编码进行绘制，根据命令行提示可选择所需快捷键提高采集效率，这里主要介绍直角绘图 W、重定向 S、捕点 D 三个快捷键。

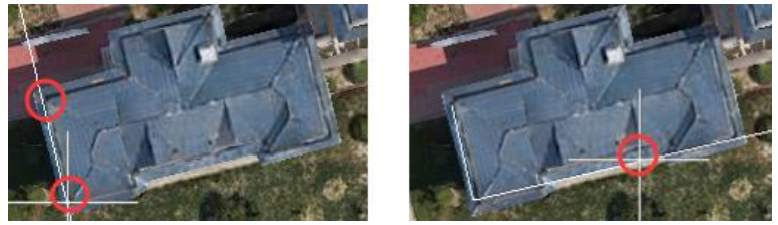

W 键：进入直角绘图方式，采集两点（同一墙面上任意两点）为首边定向，随后依次采集其它边线单点（其它墙面任意一点）至完成图形采集。直角绘图操

作可连续进行，再按“W”键可退出直角绘图方式。

S 键：若相邻墙面并非垂直，可按“S”键进行直线绘图，即每个墙面上需采集两点用作定向，自动与其他房屋边交汇得到交点，从而完成房屋边线采集。直线

绘图操作可连续进行，再按“S”键可退出直线绘图方式。

D 键：按“D”键，可自动采集光标所在位置处点位。

三、捕捉快捷键

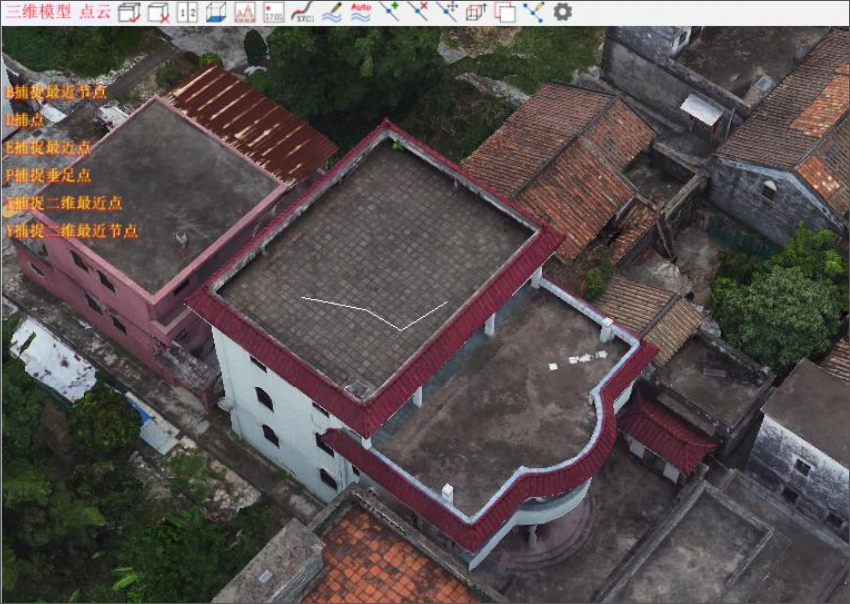

在三维窗口中进行图形的绘制和编辑操作时，窗口左上角会提示可用的捕捉快捷键，如下图所示。

CASS 3D默认的捕捉快捷键说明如下：

E 键：捕捉离光标最近的线上点，包括这个线上点的高程。

B 键：捕捉离光标最近的线上端点，包括这个线上点的高程。

D 键：按“D”键，可自动采集光标所在位置处点位。

P 键：捕捉离光标最近的线上垂足点，包括这个线上点的高程。

T 键：捕捉离光标最近的线上点，仅取该点的 XY 坐标，高程取光标点击的模型位置。

Y 键：捕捉离光标最近的线上端点，仅取该点的 XY 坐标，高程取光标点击的模型位置。

软件应用场景

1、地理信息系统(GIS)分析：在GIS项目中，3D数据的可视化和分析是不可或缺的。CASS3D插件可以帮助用户更直观地展示地形、建筑物等地理信息。

2、工程设计与规划：工程师可以使用CASS3D插件进行3D建模，辅助设计与规划工作，提高工作效率和设计精度。

3、教育与科研：教育机构和科研单位可以利用CASS3D插件进行3D数据的可视化教学和研究，提升教学和科研水平。

运行环境

cass3d插件是挂接安装在 CASS 平台的软件，因此安装 CASS_3D 前需确保操作系统内已安装好 CAD 及 CASS 软件。

CASS_3D 运行环境如下：

AutoCAD 适配版本：[32 位]CAD2005-2019 版本、[64 位]CAD2010-2022版本

ZWCAD 适配版本：[64 位]CAD2020 版本

CASS 适配版本：CASS7.1/2008/9.2/10.1/11.0

操作系统：WIN7 及以上

CASS 点云模块暂不支持 32 位 收起介绍展开介绍
