geomagic design x 2026中文版

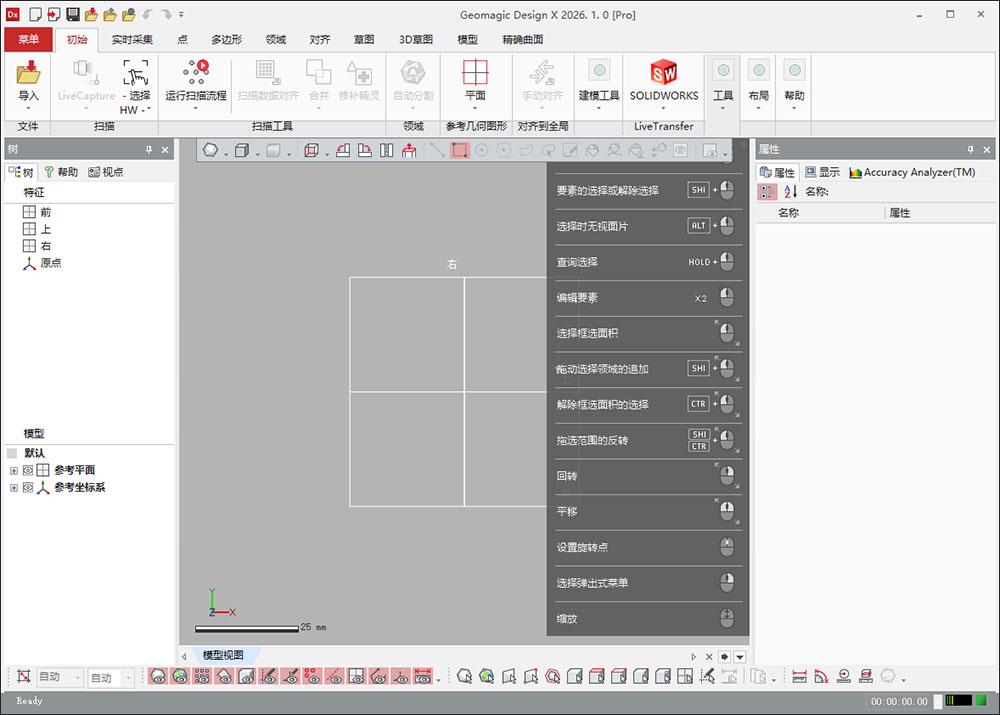

geomagic design x 2026中文版是海克斯康制造智能旗下的一款业界领先的3D逆向工程软件，集实时三维扫描、三维点云和三角网格编辑功能以及全面CAD造型设计、装配建模、二维出图等功能于一身，能够将真实物体的三维扫描数据转换为可编辑的三维CAD模型，用户可在同一款软件中实现合并扫描数据和设计CAD建模操作，并可创建出用于制造的实体模型和装配，适用于工业产品设计、机械零部件开发、模具制造、汽车工程、航空航天、医疗器械以及产品检测等应用场景。

与同类软件相比，geomagic design x 2026软件核心优势在于将三维扫描技术与传统CAD参数化建模相结合，工程师可以导入三维扫描设备采集的点云数据或多边形网格，经过数据清理、曲面重建、特征识别和几何建模等操作，建立能够用于后续设计修改、工程分析及制造加工的三维模型。新版本在三维扫描设备集成、网格分割、管道与扫掠建模、CAD数据传输及文件处理等方面进行了改进，重点是提升逆向工程工作流程的效率和可靠性。比如在扫描仪直接控制方面，进一步优化了对多种3D扫描设备的直接集成与数采流程。在网格与特征向导方面，改进了网格分割、管道与扫掠建模向导。在精准度分析方面，提供实时的扫描数据与CAD模型对比分析，确保逆向设计的高精度与可靠性。还有性能大幅提升，优化了大体量点云及网格数据交互流畅度，建模工作流更加高效。

软件特色

1、直接扫描仪控制

从品牌扫描仪直接读取数据。

2、无缝数据传输

通过多个 3D 文件导出选项无缝传输数据，以及通过 LiveTransfer™ 将带有完整设计历史记录的 3D 参数模型直接传输到常用的 CAD 软件。

3、实时分析

使用实时专利分析工具 Accuracy Analyzer™ 利用 3D 扫描数据创建公差在设计公差范围以内的最佳 3D 特征模型结果。

4、面片工具

使用自动曲线布局工具在面片上绘制曲线，包括放样分层计划和提取尖锐角。

5、面片草图工具

使用自动曲线布局工具在面片上绘制曲线，包括放样分层计划和提取尖锐角。

6、自动曲线与草图工具

使用 Auto Sketch 功能根据截面折线创建草图轮廓。

7、建模向导

使用建模向导从多边形面片模型中提取几何特征。

8、智能 Redesign assistant

在建模和提取设计意图阶段使用 Redesign Assistant™ 智能功能，以便提取 3D 扫描数据中的设计参数和元素。

9、展开、缠绕、拉平和卷曲工具

简化复杂旋转设计的建模过程。

10、自动曲面创建

使用自动曲面创建功能将曲面片拟合到面片上，并且单击按钮即可创建曲面体。

11、选择性曲面造型

利用选择性曲面创建功能简化混合建模流程。

12、3D 文件导入

格栅和逆向工程的第一步是导入扫描数据导入标准面片格式的 3D 文件。

13、批处理宏

根据基于节点的定义，为扫描数据处理使用自动化批处理宏。

14、点云处理工具

使用点云处理工具，可专业处理大型格栅和点云数据对齐、处理和优化以及格栅构造。

15、参考几何工具

利用多种输入组合提取参考平面、矢量、坐标系、折线或点。

geomagic design x 2026中文版安装激活教程：

1、下载解压，得到逆向三维建模软件geomagic design x 2026原程序，以及crack激活文件夹；

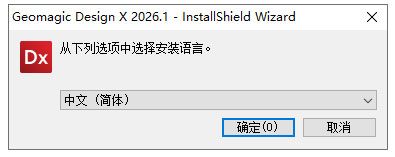

2、双击文件DesignX_2026.1.0.03272_Setup.exe选择简体中文安装；

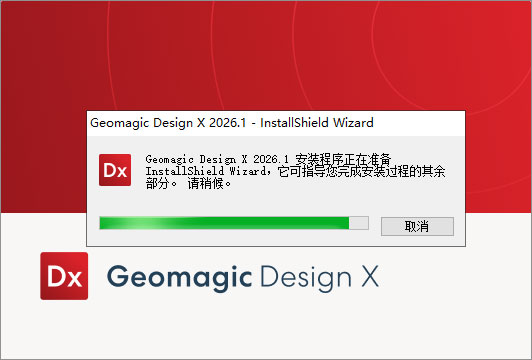

3、软件正在安装中；

4、成功安装后，先不要运行软件，不要运行软件，不要运行软件；

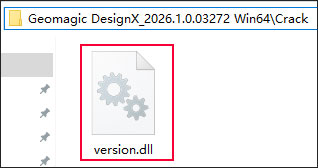

5、打开crack激活文件夹，将version.dll文件复制到安装目录中替换；

默认目录【C:\Program Files\Geomagic\Geomagic Design X 2026.1\Bin】

6、好了，软件成功激活，可以免费使用。

软件主要功能

一、三维扫描数据导入与处理

Geomagic Design X支持将不同类型的三维扫描数据导入建模环境，为后续逆向工程提供基础数据。软件可以处理点云、三角网格以及部分CAD几何数据，并根据项目需求进行数据整理和优化。

主要功能包括：

- 导入扫描设备生成的点云数据与多边形网格。

- 对扫描数据进行裁剪、筛选、分割和局部清理。

- 处理扫描过程中产生的噪声点、离群点和不必要的几何信息。

- 修复网格中的孔洞、破损区域及不连续表面。

- 对多个扫描视角的数据进行对齐与合并。

- 处理带有颜色信息的扫描数据，并保留支持格式中的相关属性。

在实际项目中，扫描数据质量会直接影响后续建模精度。通过合理清理和对齐数据，可以降低噪声和数据缺失对模型重建的影响。

二、点云处理与网格编辑

对于复杂零件或大型物体，扫描数据可能包含大量点和三角形面片。Geomagic Design X提供相应的数据处理与网格编辑工具，帮助工程师改善模型质量。

主要功能包括：

- 点云与网格数据的局部选择和区域处理。

- 网格简化与数据密度调整。

- 网格平滑及表面质量优化。

- 网格孔洞填充与缺陷修复。

- 网格分割、区域提取和边界处理。

- 通过曲线或轮廓辅助复杂网格的分区操作。

网格编辑尤其适用于具有复杂边界、多个结构区域或需要分别重建不同曲面的零件。完成网格整理后，工程师可以根据几何特征选择合适的建模方法。

三、逆向工程与三维模型重建

逆向工程是Geomagic Design X的核心功能。软件能够从扫描得到的实际几何形状出发，重建具有工程意义的三维CAD模型。

主要功能包括：

- 根据扫描网格提取几何特征。

- 创建基准平面、轴线、圆柱、圆锥及其他基础几何元素。

- 识别零件的孔、槽、台阶、圆角等典型结构。

- 根据扫描截面和轮廓创建草图。

- 通过拉伸、旋转、扫掠等方式重建实体结构。

- 根据复杂外形创建曲面，并进行曲面修剪和连接。

- 将不同类型的几何特征组合为完整的零件模型。

对于规则机械零件，可以优先采用参数化特征重建；对于自由曲面或难以通过常规几何特征描述的区域，则可以结合曲面拟合等方法完成建模。

四、参数化实体建模

Geomagic Design X不仅能够生成外观接近扫描对象的三维模型，还支持基于历史特征的参数化建模。

传统的扫描网格通常由大量三角形面片组成，不方便直接修改尺寸或调整结构。参数化建模可以将这些几何信息转换为更容易理解和编辑的CAD特征。

主要功能包括：

- 创建具有尺寸约束的二维草图。

- 根据草图生成拉伸、旋转等实体特征。

- 使用基准几何建立零件的设计参考。

- 通过特征树管理建模过程。

- 修改关键尺寸并更新关联特征。

- 结合实体与曲面建模方法处理复杂结构。

这种方式适合需要二次设计、产品改型或后续工程维护的项目。建模完成后，设计人员可以根据实际需求修改孔径、壁厚、长度和其他关键参数，而不必完全依赖原始扫描网格。

五、自由曲面重建与曲面拟合

对于汽车外覆盖件、塑料外壳、模具型面以及其他复杂曲面零件，仅使用基础实体特征往往难以准确表达实际形状。Geomagic Design X提供曲面重建与拟合相关工具，用于从扫描数据中建立符合几何形状的曲面。

主要功能包括：

- 从网格中提取截面曲线和轮廓线。

- 根据扫描表面创建曲面片。

- 对自由曲面进行拟合与调整。

- 处理相邻曲面之间的连接关系。

- 对曲面进行修剪、延伸和组合。

- 根据模型结构选择实体建模或曲面建模流程。

在模具设计和工业产品开发中，曲面重建可以帮助工程师恢复原有外观、重建损坏区域，并为后续曲面优化和制造准备提供几何基础。

六、扫描数据与CAD模型精度分析

Geomagic Design X提供扫描数据与重建模型之间的比较分析功能，可用于检查模型是否准确反映了实物形状。

主要功能包括：

- 将重建后的CAD模型与原始扫描数据进行对比。

- 查看模型与扫描表面之间的偏差。

- 通过颜色映射直观显示不同区域的误差分布。

- 定位偏差较大的局部区域。

- 根据分析结果调整建模方法和曲面参数。

例如，在重建一个机械支架时，可以将CAD模型与扫描网格进行比较，观察孔位、安装面和外轮廓是否存在明显偏差。这有助于在模型交付前发现问题。

需要注意，扫描数据与CAD模型之间的偏差分析不等于完整的尺寸检测或质量认证流程。实际精度仍然取决于扫描设备、数据采集方式、对齐方法和项目公差要求。

七、与主流CAD软件集成

Geomagic Design X能够与常见的机械设计软件配合使用，帮助工程师将逆向工程结果纳入现有产品开发流程。

支持的常见CAD平台包括：

- SOLIDWORKS

- Siemens NX

- Solid Edge

- Autodesk Inventor

- PTC Creo

通过LiveTransfer等集成功能，在受支持的软件组合和版本下，可以将模型及相应的参数化特征传递至目标CAD系统，减少重新建模的工作量。

此外，软件还支持多种中性格式及专用文件格式的导入与导出。具体格式、实体类型和功能权限会因软件版本及Go、Plus、Pro等产品版本而有所区别。

八、管道、扫掠及复杂结构建模

针对管道、弯管、线缆通道和具有连续截面变化的结构，Geomagic Design X提供专门的管道与扫掠建模工具。

主要功能包括：

- 根据扫描数据建立管道中心线。

- 使用截面与路径构建管状结构。

- 通过样条曲线调整复杂路径。

- 重建弯管、连接段和连续变化的几何形状。

- 根据实际扫描轮廓优化模型结构。

该类工具适合处理具有曲线走向或连续截面变化的零部件，能够减少手工构建复杂几何特征的工作量。

九、扫描设备集成与数据采集

Geomagic Design X可配合受支持的三维扫描设备和相关软件使用。根据设备型号、插件和授权情况，部分工作流程可以在软件环境中直接控制扫描设备或接收扫描数据。

其应用价值主要体现在：

- 简化扫描数据导入与处理流程。

- 减少不同软件之间重复转换数据的操作。

- 支持特定手持式三维扫描设备的集成。

- 配合扫描设备完成数据采集、模型重建与误差检查。

需要注意，扫描设备的直接控制能力取决于具体设备、插件及驱动程序，并非所有三维扫描仪都能在所有版本中直接连接使用。

geomagic design x 2026更新内容：

1、增强三维扫描设备支持

2026.1版本扩展了扫描设备集成能力，主要改进包括：

- 新增ZG手持式扫描设备插件。

- 增加对Scantech DefinSight相关软件的支持。

- 升级RDS硬件支持。

- 改善扫描设备与逆向工程软件之间的协同工作流程。

这些改进有助于减少数据采集与建模之间的操作步骤。实际可用性仍需根据扫描设备型号、插件版本和授权情况确认。

2、改进网格分割工具

网格分割功能是本次更新的重点之一，主要变化包括：

- 优化网格分割工作流程。

- 支持使用多个工具元素进行分割操作。

- 增加基于三维曲线的分割选项。

- 改进闭合曲线分割时的区域识别与处理。

- 提升对复杂轮廓和复杂剖面形状的支持能力。

- 改善分割结果的稳定性和质量。

对于具有多个结构区域、复杂边界或不规则表面的零件，这些改进能够帮助用户更灵活地划分网格，为后续几何特征提取和曲面重建提供更好的基础。

3、优化管道与扫掠建模向导

针对Pro版本，2026.1改进了Pipe Wizard等管道及扫掠建模工具。

主要更新包括：

- 改进样条曲线的编辑控制。

- 优化建模过程中曲线的调整方式。

- 修正并改善默认视口操作行为。

- 提升复杂管道及连续路径结构的建模体验。

这些变化对于重建弯管、管路、连接结构和具有复杂中心线的零件较为实用。

4、改善建模工作流程

本次更新还对部分建模操作进行了整理与优化，尤其涉及Pro版本中的旧命令和相关工具。

主要目标包括：

- 优化旧版命令的组织方式。

- 改善不同建模操作之间的衔接。

- 减少复杂工作流程中的操作阻碍。

- 提升常见逆向工程任务的操作连贯性。

5、增强LiveTransfer功能

LiveTransfer用于在Geomagic Design X与受支持的CAD软件之间传递模型数据。

2026.1版本的相关改进包括：

- 增加对SOLIDWORKS 2026的支持。

- 改进参数化特征传递的默认行为。

- 优化扫描重建模型向目标CAD环境的传递流程。

对于需要在Geomagic Design X中完成扫描数据处理，再进入SOLIDWORKS进行详细设计的用户，这些改进有助于提高软件之间的协作效率。

6、改进文件导入与导出

本次更新进一步完善了文件处理能力，主要包括：

- 更新Pro版本对较新CAD文件版本的支持。

- 增加LGSx文件导入支持。

- 提高原生文件处理的可靠性。

- 改善异常或存在问题的网格文件导入处理。

- 优化部分文件转换与数据读取流程。

由于具体文件格式支持与产品版本有关，建议在正式项目中根据实际使用的CAD格式和扫描设备文件进行兼容性验证。

7、优化网格孔洞填充性能
2026.1对孔洞填充相关性能进行了改进，有助于提高网格修复工作流程的效率。
对于扫描过程中出现缺失区域、局部破损或表面不完整的模型，孔洞填充可以帮助恢复连续网格。但填充结果仍需要结合实际几何结构进行检查，避免将不真实的表面形状引入最终CAD模型。

8、其他改进

除上述功能外，2026.1还涉及以下方面：

- 扩展许可与授权相关能力。

- 改进部分功能的稳定性和可靠性。

- 完善帮助文档及教程内容。

- 修复部分已知问题。

系统要求（推荐）

1、操作系统：Windows 64位版本

建议优先使用与Geomagic Design X 2026.1兼容的Windows 10或Windows 11专业版环境。

2、处理器：Intel Core i7/i9或AMD Ryzen 7/9系列

3、内存：32GB或64GB及以上

4、显卡：具备较大显存的专业或高性能独立显卡

5、硬盘：NVMe SSD，预留100GB以上工作空间

6、显示器：1920×1080或更高分辨率

7、数据存储：使用独立SSD或高速存储空间保存大型扫描数据 收起介绍展开介绍
