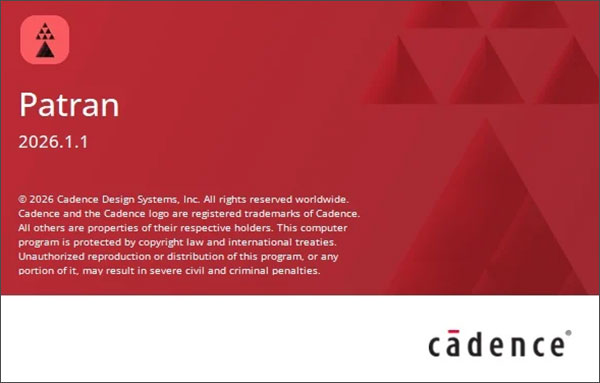

Cadence MSC Patran 2026 v2026.1.1 64位

Cadence MSC Patran 2026是全球广泛应用的一款完整有限元分析（FEA）前后处理软件，由 MSC Software（现属 Cadence）推出，提供实体建模、网格划分、分析设置以及针对多种求解器的后处理功能，主要用于建立有限元模型、处理工程几何数据、设置分析模型以及查看和分析计算结果。同时软件提供丰富的工具集，可以简化用于线性、非线性、显式动力学、热学及其他有限元求解的分析就绪模型创建过程，为工程师提供从CAD几何模型导入、有限元网格划分、材料和属性定义、边界条件设置，到计算结果可视化和后处理的一整套辅助工具。

与有限元求解器不同，MSC Patran 2026本身主要承担前处理和后处理工作，可以负责建立和整理计算模型，但通常并不负责执行最终的有限元数值求解。因此，在实际工程分析过程中，需要根据具体分析任务搭配相应的求解器，例如MSC Nastran、MD Nastran、Marc、Dytran、Sinda或其他兼容的有限元分析系统。另外新版本扩展了非线性后处理功能，支持 MSC Nastran SOL 400 高性能非线性求解器的接触滑移输出。还可以直接对基于节点的相对运动数据（如滑移率、累积切向滑移）进行后处理和可视化分析，精准识别关键滑移区，快免费下载体验吧。

软件特点

1、几何建模与清理

提供实体建模、几何修复工具，可轻松处理导入的 CAD 模型裂缝与间隙。

2、网格划分

支持 1D、2D、3D 的自动、半自动及手动网格生成。

3、多求解器接口

无缝支持 MSC Nastran、Abaqus、LS-DYNA、Marc、ANSYS 等主流求解器。

4、分析设置与可视化

直接在界面中施加负载、边界条件并设置求解参数，提供强大的结构、热学、疲劳分析及结果后处理能力。

5、支持多种有限元分析求解器

专为支持 MSC 开发的所有求解器而设计，Patran 允许在单一图形用户环境中，使用包括第三方工具在内的通用有限元模型。

6、直接访问 CAD 几何体

创建有限元模型，包括载荷、边界条件和材料属性，并可从主流 CAD 系统中获取几何信息。

7、后期处理与报告

Patran 显示结构、热、疲劳、流体和磁分析的结果，或者显示任何其数值与各自有限元或节点相关联的应用。

MSC Patran 2026软件主要功能

1、CAD几何模型导入

Patran能够作为CAD模型与有限元分析流程之间的桥梁，将工程设计阶段创建的几何模型导入有限元环境。

2、有限元前处理

Patran最核心的功能之一就是有限元前处理。

在正式进行有限元计算之前，需要将工程结构转换成求解器能够识别的计算模型。Patran可以帮助工程师完成模型建立、单元划分以及计算参数配置等工作。

常见前处理任务包括：

几何模型处理

网格划分

单元类型设置

材料定义

截面属性设置

单元属性设置

节点和单元管理

边界条件设置

载荷定义

分析工况设置

求解器参数配置

3、有限元网格划分

有限元网格是工程仿真计算的重要组成部分。Patran提供图形化网格创建和编辑工具，可以针对复杂工程结构建立二维或三维有限元模型。

4、网格检查与质量控制

有限元计算结果与网格质量密切相关。Patran提供网格检查和模型检查功能，可以帮助工程师发现模型中的潜在问题，在提交模型进行求解之前，通过前处理阶段进行检查，可以降低计算失败以及结果异常的风险。

5、材料与属性定义

Patran可以为有限元模型定义材料和结构属性。

根据分析对象，可以设置不同类型的材料参数，例如：

弹性模量

泊松比

密度

屈服强度

热膨胀系数

热导率

阻尼参数

同时可以根据不同单元类型设置相应的截面和厚度等属性。

6、边界条件与载荷设置

在有限元分析中，边界条件和载荷直接影响计算模型。

Patran提供图形化设置工具，可以针对节点、边、面以及实体等对象定义相应的约束和载荷。不同求解器可以根据自身分析能力使用相应的载荷和边界条件。

7、多求解器支持

Patran的重要特点之一是可以与多种有限元分析求解器配合使用。

求解系统包括：

MD Nastran

MSC Nastran

Marc

Dytran

Sinda

ANSYS

因此，Patran并不局限于单一求解器，而是可以作为不同CAE分析软件之间的前后处理平台。

对于拥有多种求解器的工程团队，这种架构可以减少不同软件之间重复建立模型的工作。

8、Nastran模型准备

Patran与Nastran系列求解器具有较强的配合关系。

工程师可以利用Patran建立有限元模型，然后根据Nastran分析需求设置材料、单元、边界条件和载荷等参数，再将模型提交给Nastran进行数值计算。

计算完成后，可以重新利用Patran读取和处理结果。

9、分析结果后处理

Patran不仅用于前处理，也可以用于有限元计算结果的可视化和分析。在求解器完成计算后，工程师可以导入结果文件，并通过图形化方式查看分析结果。

10、云图显示

Patran可以将计算结果以云图形式显示。

例如可以通过不同颜色区域表示结构上的应力、位移或温度分布，使工程师能够快速发现结果变化明显的区域。

云图非常适合用于：

应力集中分析

变形分析

温度场分析

模态结果查看

结果对比

11、变形结果显示

对于结构分析，可以将计算得到的位移结果以变形图方式进行显示。

工程师可以根据需要调整变形比例，从而更加直观地观察结构在载荷作用下的变形趋势。

需要注意的是，显示放大的变形通常属于结果可视化效果，并不代表结构实际发生了同等比例的变形。

12、曲线和数据分析

Patran可以对部分分析结果进行数据提取和曲线显示。

通过结果数据，可以进一步分析结构在不同位置、时间步或载荷工况下的变化趋势。

这对于动力学分析、瞬态分析以及多工况计算尤其有帮助。

13、多工况结果处理

复杂工程项目通常需要进行多个载荷工况或多个分析步骤。

Patran可以对不同计算结果进行查看和比较，帮助工程师分析不同工况下结构响应的变化。

14、图形化模型管理

Patran采用图形化界面管理有限元模型，可以通过模型树、图形窗口以及相关工具对节点、单元、几何对象和分析属性进行管理。

对于大型有限元模型，这种可视化管理方式能够帮助工程师快速定位和修改模型对象。

软件优势

1、特征识别

Patran 强大的特征识别功能允许用户删除或编辑孔、圆角和倒角。

2、自动重新应用网格

对于三维实体几何，在几何形状发生变化后，现有的网格和载荷会自动重新应用于模型。

3、帕特兰命令语言

Patran 命令语言（PCL）提供了传统编程语言中的许多功能，使其非常适合自动化工作流和流程。

MSC Patran 2026软件应用领域

1、航空航天

在航空航天领域，MSC Patran被广泛应用于飞机结构设计、发动机部件分析、复合材料应用等方面。其高效的求解技术和多物理场耦合分析能力，能够帮助工程师准确预测飞行器在不同工况下的性能表现。

2、汽车制造

汽车制造商利用MSC Patran来改善车辆的NVH（噪声、振动与舒适性）性能。例如，通过模拟发动机噪声、风噪和轮胎噪声的传播路径，优化车身结构和内饰设计，从而提高乘坐舒适度。

3、电子产品

对于电子产品而言，散热风扇产生的噪声是一个常见问题。MSC Patran可以帮助工程师分析风扇噪声，并通过优化叶片设计和材料选择来降低噪音水平。此外，它还可用于扬声器、麦克风等音频设备的声音质量优化。

4、建筑声学

在建筑领域，MSC Patran被用于设计具有良好声学性能的空间。它可以模拟演讲厅、音乐厅等场所内的声场分布，确保声音清晰可闻且无回声或混响过度的问题。

系统要求

操作系统：Windows 10 / Windows 11 64位

处理器：建议使用现代多核64位处理器

内存：建议16GB及以上，大型模型建议32GB或更高

硬盘空间：建议使用SSD，并预留充足空间

显卡：建议使用支持OpenGL等3D加速能力的独立显卡

显示器：建议1920×1080或更高分辨率

网络：根据许可证管理方式确定是否需要网络连接 收起介绍展开介绍
