caxa cad电子图板2027增强版是基于CAXA电子图板基础版上而开发的一款独立自主的CAD绘图软件，一般又称为caxa2027电子图板，caxa电子图板2027，此版本在保留二维设计所有功能的基础上，不仅能够直接打开浏览主流格式的三维模型（ProE/UG/SW等），还可以对三维模型进行工程图投影，一键生成符合国标、ISO标准的二维工程图，消除传统格式转换环节。同时三维模型修改后，关联工程图自动更新（如孔位变动同步更新剖视图），确保设计制造数据一致性，杜绝版本冲突，工艺/制造部门无需购置专业3D软件，通过轻量化浏览与三转二功能即可完成加工指导，降低企业软件投入。

与上一版本相比，caxa2027电子图板增强版进行了全面升级和增强优化，比如新增板厚标注功能，支持拾取两点获取厚度数值后，生成板厚标注，符号类型包括t或δ。在立即菜单中可以设置板厚标注的文字方向及引线方式。新增了对DGN格式文件的兼容，支持输出DGN V8格式的文件，输入DGN文件时，支持设置外部参照及文字的输入结果。增强了统计图块功能，支持统计插入到当前文件的图符，通过调整系统变量CountSymbol的值为0或1可以设置是否启用该功能。还有优化了系统选项路径功能，优化了填写明细表功能等等，极大的提高了用户的工作效率，欢迎免费下载体验。

caxa2027电子图板增强版

软件特色

一、耳目一新的界面风格，打造全新交互体验

caxa cad电子图板采用普遍流行的Fluent/Ribbon图形用户界面。新的界面风格更加简洁、直接，使用者可以更加容易地找到各种绘图命令，交互效率更高。同时，新版本保留原有CAXA风格界面，并通过快捷键切换新老界面，方便老用户使用。CAXA CAD电子图板优化了并行交互技术、动态导航以及双击编辑等方面功能，辅以更加细致的命令整合与拆分，大幅改进了CAD软件同用户的交流体验，使命令更加直接简捷，操作更加灵活方便。

二、全面兼容 AutoCAD 、综合性能提升

为了满足跨语言、跨平台的数据转换与处理的要求，CAXA CAD电子图板基于Unicode编码进行重新开发，进一步增强了对AutoCAD数据的兼容性，保证电子图板EXB格式数据与DWG格式数据的直接转换，从而完全兼容企业历史数据，实现企业设计平台的转换。电子图板支持主流操作系统，改善了软件操作性能，加快了设计绘图速度。

三、专业的绘图工具以及符合国标的标注风格

除了拥有强大的基本图形绘制和编辑能力外，CAXA CAD电子图板还提供智能化的工程标注方式，包括尺寸标注、坐标标注、文字标注、尺寸公差标注、几何公差标注、表面结构标注等等。具体标注的所有细节均由系统自动完成，真正轻松地实现设计过程的“所见即所得”。

四、开放幅面管理和灵活的排版打印工具

CAXA CAD电子图板提供开放的图纸幅面设置系统，可以快速设置图纸尺寸、调入图框、标题栏、参数栏以及填写图纸属性信息。也可以通过简单的几个参数设置，快速生成需要的图框。还可以快速生成符合标准的各种样式的零件序号、明细表，并且能够保持零件序号与明细表之间的相互关联，从而极大地提高编辑修改的效率，并使工程设计标准化。电子图板支持主流的Windows驱动打印机和绘图仪，提供指定打印比例、拼图以及排版、支持pdf、jpg打印等多种输出方式，保证工程师的出图效率，有效节约时间和资源。

五、参数化图库设置和辅助设计工具

CAXA CAD电子图板针对机械专业设计的要求，提供了符合最新国标的参量化图库，共有53大类，5300余种，近300000个规格的标准图符，并提供完全开放式的图库管理和定制手段，方便快捷地建立、扩充自己的参数化图库。在设计过程中针对图形的查询、计算、转换等操作提供辅助设计工具，集成多种外部工具于一身，有效满足不同场景下的绘图需求。

caxa cad电子图板2027增强版安装教程：

1、下载解压，得到caxa2027电子图板增强版；

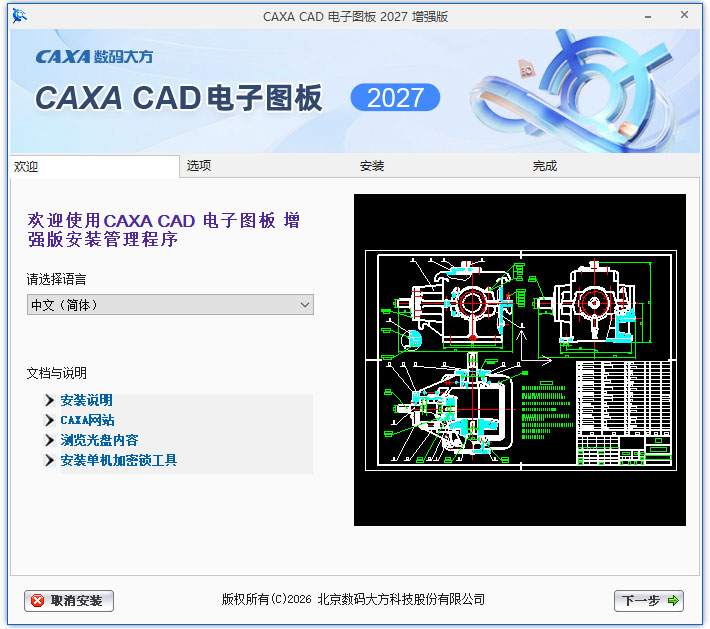

2、将CAXACAD2027SP0_27.0.0.21597_2026-03-27_x64.iso文件解压或用虚拟机加载，双击setup.exe，设置中文简体；

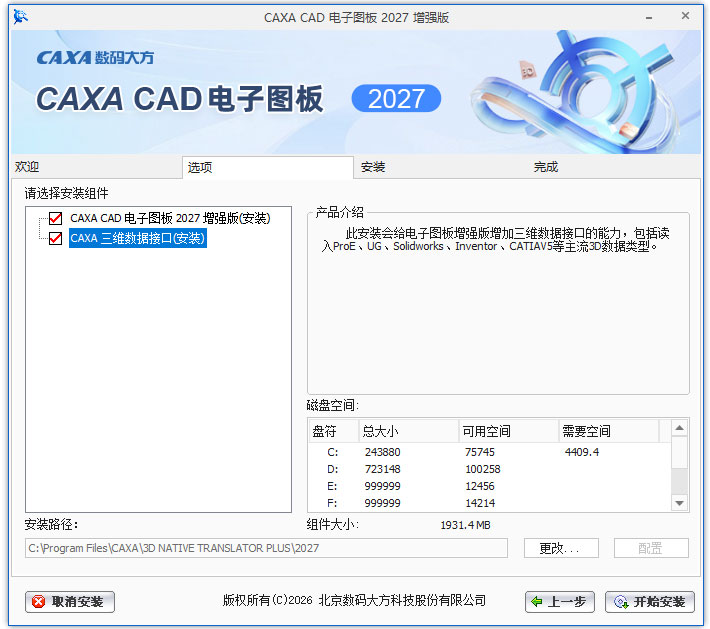

3、选择需要安装的组件，建议全选；

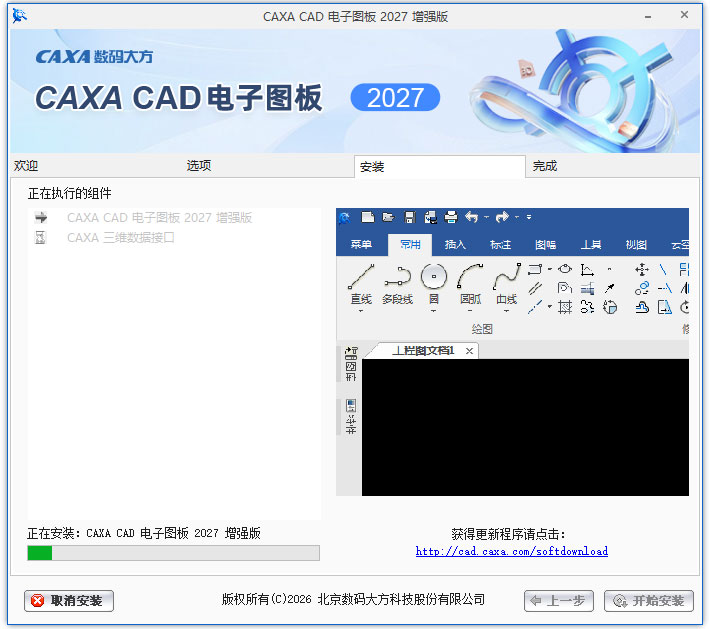

4、正在安装中，请耐心等待一会儿；

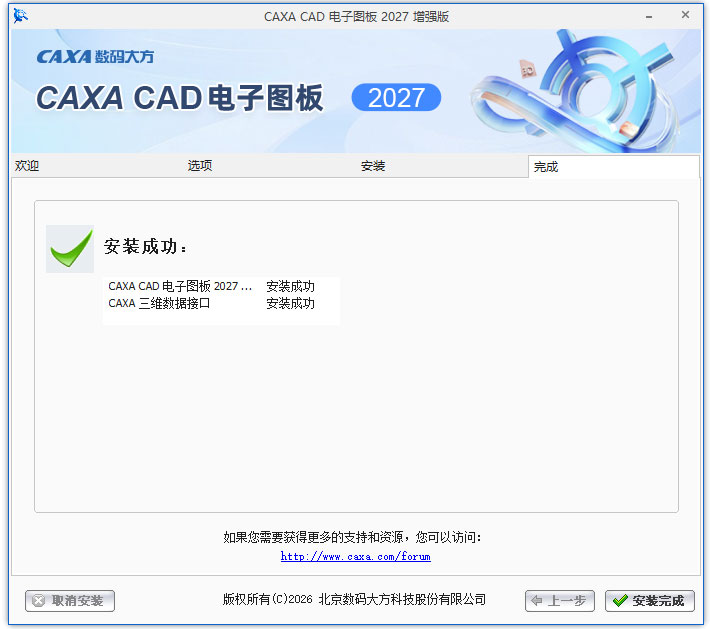

5、成功安装；

6、好了，可以免费试用30天caxa2027电子图板增强版啦。

与普通版区别说明

一、新建环境

与电子图板标准版不同，增强版在新建命令中，会让用户选择新建3D环境还是图纸环境。选择3D环境进入的是3D模型浏览环境，用户并不能从零新建一个3D模型，而是可以打开一个现有的3D模型进行查看。选择图纸环境，进入的就是标准版的2D绘图环境，这里包含标准版所有的功能按钮，而且多了一个“三维接口”模块。三维接口主要是用于对本地的3D模型进行工程图投影，三维接口模块的使用方法详见图纸。

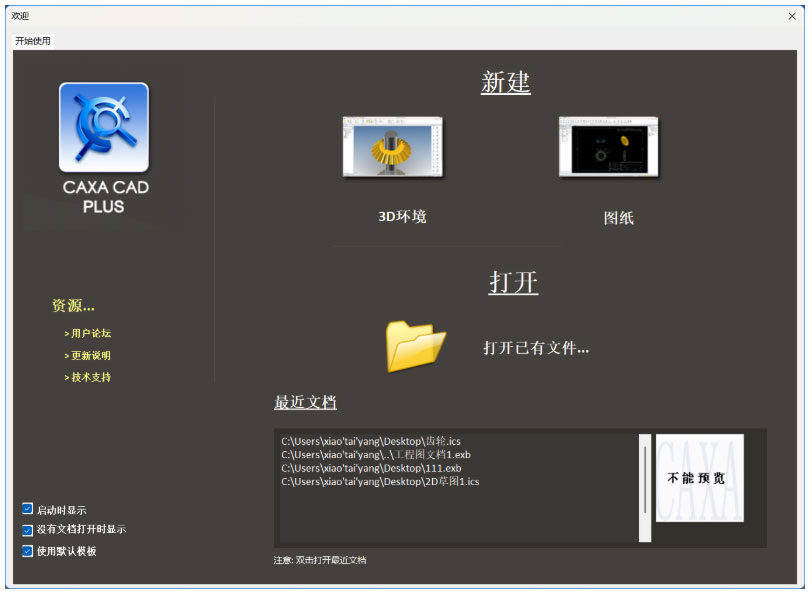

当用户启动软件后会弹出欢迎界面，从中可以选择新建3D环境或者是图纸环境。

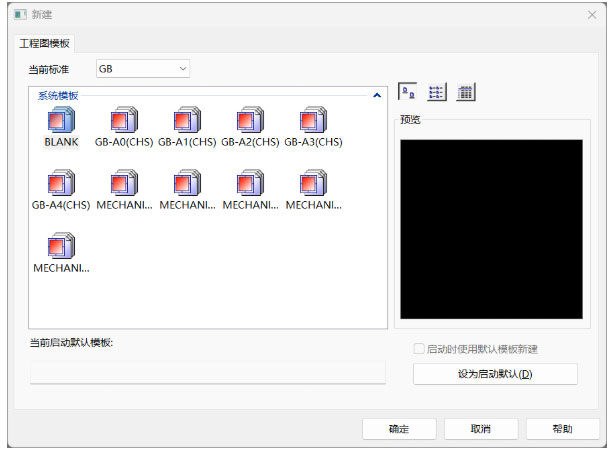

用户也可以在进入3D环境或者图纸环境后，再次新建文件（Ctrl+N），选择对应的模板，然后进入新的环境进行工作。

二、3D环境

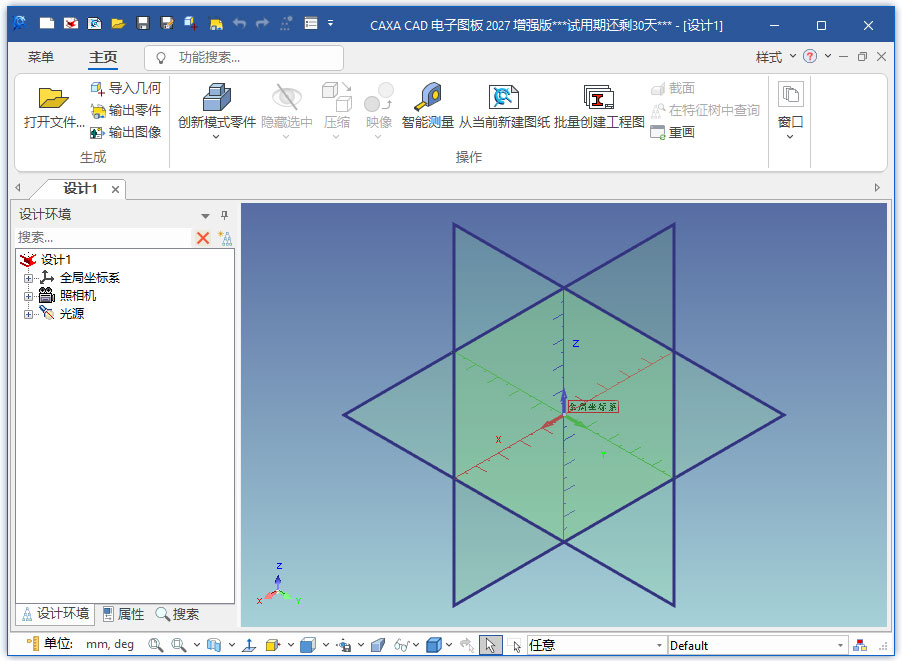

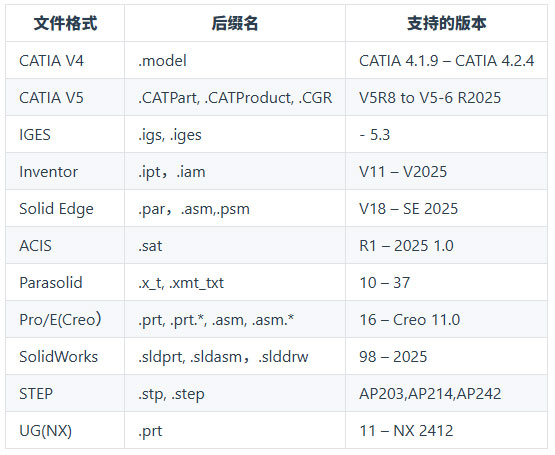

3D环境主要用户3D模型的浏览，支持读入的格式除了CAXA 3D自有格式.ics之外,还包含当下各主流的三维模型格式，具体支持的格式如下表所示。

三、图纸

3D转2D功能主要用于解决利用三维实体准确生成二维工程图纸的问题。其设计思想是在二维图板中读入由三维图板设计完成的零件、装配图，根据用户的需求生成准确的标准视图、自定义视图、剖视图、剖面图。视图生成之后，用户可以根据自己实际情况对视图进行修改，如：移动视图、打散视图、更新视图。并且可以对它们重新定位、添加标注和文字，从而很快生成一个准确而全面的工程图。

caxa2027电子图板增强版SP0版本包括多项新增功能和改进：

1. 新增填充置底功能

使用填充置底功能可以将当前文件中的填充类对象包括剖面线、填充、渐变色等置底显示。

2. 填充功能增强

新增“拾取边界”方式，支持框选一个或者多个封闭实体生成填充，也可以点选若干个封闭实体生成填充。

3. 圆角功能增强

新增支持射线、构造线、直线之间的圆角操作。

4. 剖面线和渐变色功能增强

在拾取边界方式时，支持设置“允许的间隙公差”。

5. 对象捕捉功能增强

捕捉选项中增加“几何中心”，支持识别并捕捉闭合样条、多段线的几何中心(重心)。通过调整系统变量PLUNEGCENMAX的值为0~10000000，可以设置线条的最大数量，用于控制是否捕捉几何中心。

6. 多段线功能增强

通过读入数据方式生成多段线时，数据形式新增对极坐标的支持。如:1,1 @2.5，1 @3<45 首位“@”符号表示为相对上一点的坐标，首位无“@”符号表示为绝对坐标，“<”符号表示为极坐标分隔符，极坐标必须为相对坐标(@距离<角度)。

7. 编辑多段线功能增强

增加键盘命令PEdit、PE启动该功能，并且在合并操作时支持设置是否将孤立曲线转换为多段线。

8. 块插入功能增强

“打散”选项支持记忆功能状态。

9. 块重命名功能增强

支持高亮显示当前文件中存在的同名块，并可以重新命名。

10. 新增切换当前图层功能

支持使用“移动对象图层快捷设置”设置的快捷键快速切换当前图层。输入快捷键并且按下回车后如果不选择对象，而是直接回车或者右击则将与快捷键绑定的图层设置为当前图层。

11. 图层功能增强

图层设置时，新增支持点击“当前”、“层名”、“打开”、“冻结”、“锁定”、“打印”、“颜色”、“线型”、“线宽”和“描述”等表头进行排序。

12. 特性匹配功能增强

新增了对填充透明度的支持。

13. 新增标注检验功能

支持为选择的尺寸标注添加检验符号，设置标签及检验率。也可以选择尺寸标注后，在特性面板中修改相关的尺寸检验信息。

14. 新增尺寸命名功能

在模块管理器中启用“尺寸命名”功能，可以对选择的多个尺寸设置别名，支持的尺寸类型包括线型、角度、倒角、弧长、半标注、大圆弧、锥度、斜度尺寸等。进行尺寸命名时，支持设置前缀及序号。也可以设置过滤的尺寸类型。支持在绘图中显示全部尺寸名称，也可以在面板中直接查看。通过“哑图设计”功能可以使用当前文件中的尺寸及名称，创建不同规格的哑图，并通过“导出到文件”功能保存为多个图纸文件。

15. 新增板厚标注功能

支持拾取两点获取厚度数值后，生成板厚标注，符号类型包括t或δ。在立即菜单中可以设置板厚标注的文字方向及引线方式。

16. 形位公差及焊接符号功能增强

功能对话框中增加“设置”按钮，更便捷的调整当前符号的各项参数，如引用标准、特性等。

17. 形位公差功能优化

优化了多行形位公差单元格的垂直对齐效果，包括是否启用公差2、填写了多个基准等情况。

18. 剖切符号功能增强

增加了新的夹点，便于更方便的修改引线长度。

19. 标注上下偏差支持自动调整

线性、半径、直径、角度等标注，以及编辑文字时输入的偏差，均可以设置是否按上下偏差值大小自动调整。通过调整AutoAdjustDev系统变量的值为0或1,可以设置是否启用该功能。

20. 新增文字对齐功能

通过菜单按钮或者TextAlign键盘命令启动，选中多个文字后，支持按所设置的对齐方式对齐文字。
