caxa capp工艺图表2027增强版是在CAXA工艺图表基础版上开发的一款企业工艺编制和工艺简图绘制的高效工具，一般又称为caxa工艺图表2027增强版，此版本在保留原工艺图表所有功能的基础上，不仅能够直接打开浏览主流格式的三维模型（Creo/NX/SW等），还可以对三维模型进行工程图投影，一键生成符合国标、ISO标准的二维工程图、工艺简图，消除传统格式转换环节。同时三维模型修改后，关联工程图\工艺简图可以自动更新（如孔位变动同步更新剖视图），确保设计制造数据一致性，杜绝版本冲突，通过轻量化浏览与三转二功能即可完成加工指导，降低企业软件投入。

目前caxa capp工艺图表2027增强版集CAD和CAPP于一体，提供图文混排、尺寸提取、知识重用、工艺知识库、典型工艺、汇总统计等强大功能。通过基于知识库的快速填写、图形的直接绘制、已有图形的导入、图形尺寸的快速提取、卡片的关联管理、工艺资源库和典型工艺库等的丰富应用，满足企业工艺编制阶段遇到的各种需求，帮助企业更高效、更准确的进行工艺卡片的编制及工艺数据的汇总。新版本还增强尺寸拆分能力，增强关联尺寸更新功能，增加尺寸提取筛选功能设置，增强提取尺寸界面设置能力，增强关联尺寸更新功能等，快免费下载体验吧。

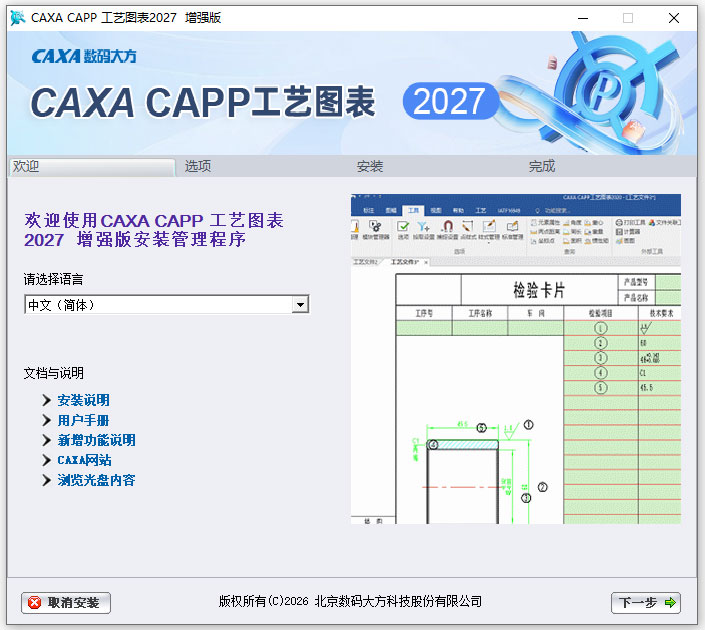

caxa capp工艺图表2027增强版

软件优势

一、新建环境

与工艺图表标准版不同，增强版在新建命令中，会让用户选择新建3D环境还是CAPP环境。选择3D环境进入的是3D模型浏览环境，用户可以打开一个现有的3D模型进行查看。选择CAPP环境，进入的就是标准版的2DCAPP环境，这里包含标准版所有的功能，而且多了一个“三维接口”模块。三维接口主要是用于对本地的3D模型进行工程图投影，三维接口模块的使用方法详见CAPP环境章节。

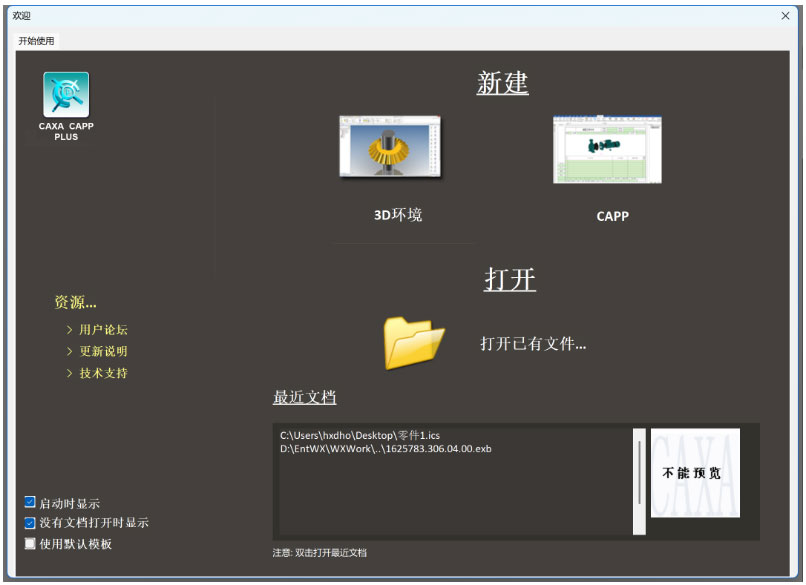

当用户启动软件后会弹出欢迎界面，从中可以选择新建3D环境或者是CAPP环境。

用户也可以在进入3D环境或者CAPP环境后，再次新建文件（Ctrl+N），选择对应的模板，然后进入新的环境进行工作。

二、3D环境

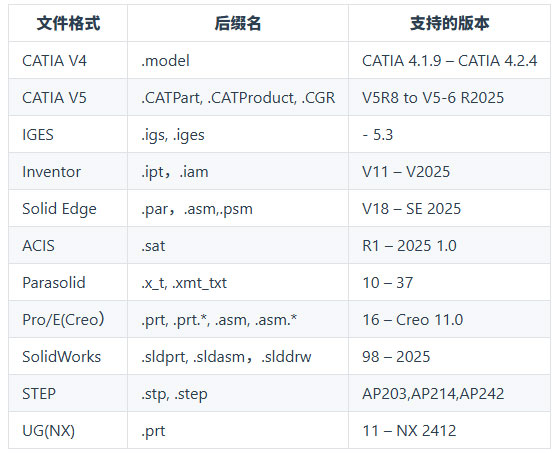

3D环境主要用户3D模型的浏览，支持读入的格式除了CAXA 3D自有格式.ics之外,还包含当下各主流的三维模型格式，具体支持的格式如下表所示。

三、输出

工艺图表增强版可以将3D环境中浏览的模型转换成另一个程序使用的数据格式，转换成功并保存后，可在相应的应用程序中打开此文件。

工艺图表增强版中输出文件或数据类型有以下两种：

零件文件：供其它CAD/CAM应用程序使用。

图像文件：供其它图形图像处理程序使用。

1、输出零件

工艺图表增强版能输出下列多种格式的零件。括号中的是各格式输出文件的扩展名。

ACIS Part(.sat), Parasolid(.x_t), STEP AP203(.stp), STEP AP214（.stp），IGES(.igs), CATIAV4(.model), CATIAV5(.CatPart、CatProduct), 3D PDF File(.pdf)，HOOPS文件（.hsf），3D Studio(.3ds), AutoCAD DXF(.dxf), Wavefront OBJ(.obj), POV-Ray2.x(.pov), Raw triangles(.raw),STL(.stl), VRML(.wrl), Visual Basic File(.bas)

各格式的文件用途和性能各不相同，也不同于CAXA 3D自有文件格式，因此输出文件的性质取决于目标格式。其中，STL(.stl)文件为3D打印所需的快速成型文件。输出类型、版本的选择取决于目标系统支持类型及版本。

提示

- 不论输出何种格式，零件中压缩或隐藏项目均不输出，即按没有压缩或隐藏项目输出零件。

- 要输出装配件，需单击“装配”用工具，将各自独立的零件装配起来。

2、输出图像

执行输出图像后，在“文件名”栏中，输入输出文件的名称，然后选择“保存”。会弹出“输出的图像大小”对话框出现。

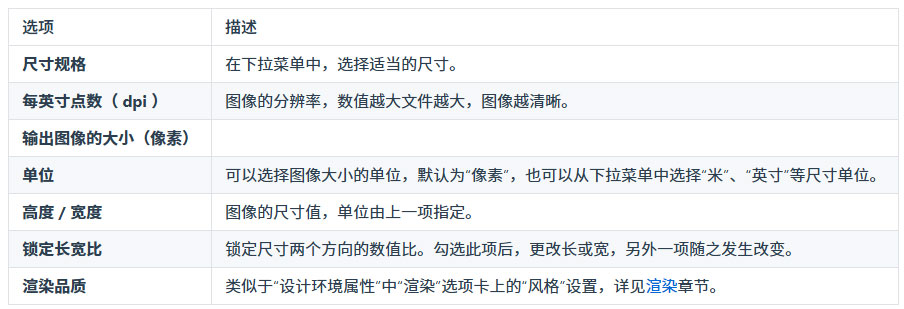

对话框中各项含义如下：

各选项设置完成后，单击“确定”，工艺图表增强版将输出一幅符合需要的图片。可以将这张图片用于各类宣传中，向客户预先展示产品设计效果。

四、操作

1、显示与隐藏

有时根据设计需要或者显示产品内部结构的需要，会对某些零件进行隐藏，使之不可见，但其实它还存在于设计环境中。当完成了内部显示或设计后，需要重现这些零件，可以使用此选项。当然也可以在设计树中选择重现某些零件。工艺图表增强版提供了丰富的显示与隐藏选项，方便用户一键达成所要的显示与隐藏效果。

2、压缩

压缩是指将特征、零件或子装配体设置为不可见状态且不参与运算（质量属性、干涉检查、运动模拟、工程图更新等），被压缩后其依赖关系会被忽略（例如，压缩了一个孔特征，基于这个孔的阵列也会被压缩。在结构树中，被压缩的项通常会显示一个黑白的图标。

3、映像

映像是指将零件/子装配体半透明显示且无法在设计环境中选中，用户可透过被映像的零件/子装配体拾取到其背后的图元。被映像的零件/子装配体只能在结构树中选中，取消映像后零件/子装配体会恢复正常显示与可选性。

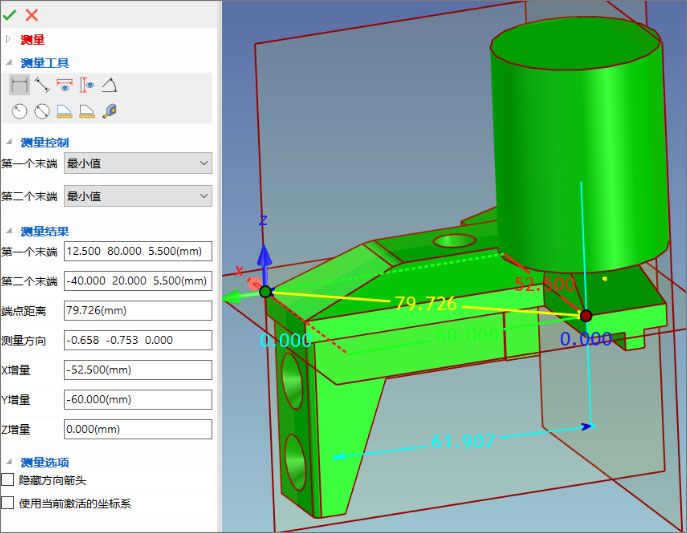

4、智能测量

可用于测量零件间距、曲线的长度、曲面的面积等。

5、批量创建工程图

可用于对当前模型中结构树种各个零件、子装配、草图等进行批量的工程图投影。在选择投影对象的过程中，对于结构树节点较多的情况，软件提供了方便快速筛选的选择集工具，方便用户快速筛选出要进行工程图投影的零件或者装配体。

6、在特征树中查询

当特征树中的节点较多时，在模型中选中零件、子装配、草图、几何体等节点时，利用该命令可快速定位其在特征树中的位置。

7、重画

用于更新屏幕上的显示内容，清除绘图过程中留下的临时标记或显示假象，使模型的显示状态与当前操作结果一致，不涉及模型数据的计算。

五、CAPP环境

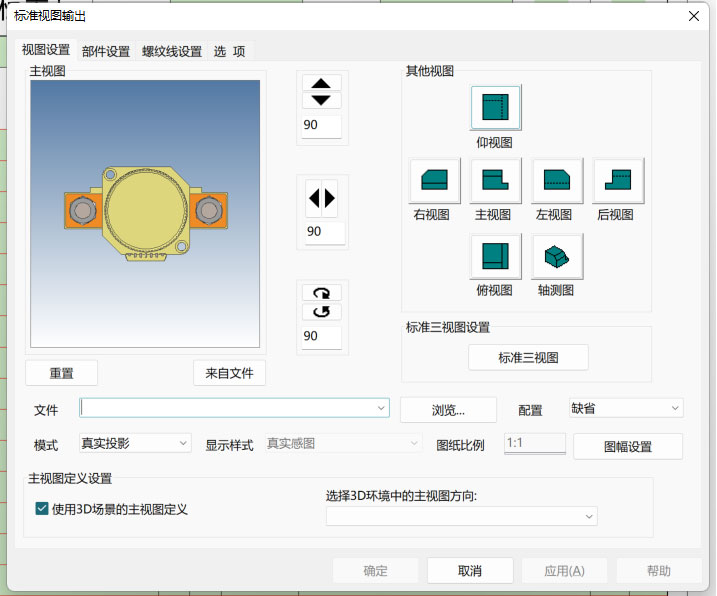

3D转2D功能主要用于解决利用三维实体准确生成二维工程图纸和简图的问题。其设计思想是在二维图板中读入由三维图板设计完成的零件、装配图，根据用户的需求生成准确的标准视图、自定义视图、剖视图、剖面图。视图生成之后，用户可以根据自己实际情况对视图进行修改，如：移动视图、打散视图、更新视图。并且可以对它们重新定位、添加标注和文字，从而很快生成一个准确而全面的工程图。

caxa工艺图表2027SP0增强版包括多项新增功能和改进：

1、包含CAXA电子图板CAD 2027所有功能。

2、增强尺寸拆分能力，在进行尺寸拆分的时候，基本要求、上限值、下限值都只保留数值，去掉特殊符号；

3、尺寸拆分功能支持粗糙度和角度。

4、增加尺寸提取筛选功能设置，通过配置过滤掉一些不需要提取的尺寸。

1）尺寸提取生成气泡图时能自动筛选，支持针对文本，形位公差，粗糙度等类型的筛选，也支持对尺寸要素中包含特定字符的筛选。

2）支持理论尺寸是否提取的设置。

3）支持前缀是否提取的设置。

5、增强关联尺寸更新功能，当尺寸所在的单元格中填写了其他内容后，更新尺寸时支持只更新尺寸本身，其他内容保留。

6、增强寸提取能力，支持尺寸附注的提取，支持尺寸命名、后缀的提取及拆分。

7、增强提取尺寸界面设置能力，在选择卡片时，自动定位到当前图形所在的相关卡片。

8、增强未注公差能力，通过配置功能选择不同标准，支持可视化配置。

9、增强尺寸提取能力，对技术要求提取，每一行作为一项进行标识并提取。

10、尺寸提取，增加设置气泡图默认位置。

11、支持尺寸提取不是块的时候，通过立即菜单里图形非块时是否显示预览框的选项，支持显示预览框。

12、增强三维投影视图在工艺图表环境下复制粘贴能力，确保信息完整，数据稳定。

13、动态表格功能增强，支持从上往下动态增加，也支持从下往上动态增加。

14、支持嵌套表格。

15、优化尺寸拆分、未注公差查询、尺寸提取默认卡片等配置的修改能力，通过配置文件的UI化，提升易用性。

16、优化工艺图表中样式管理的自定义能力，设置工艺图表中电子图板图层和线型相关的信息，通过默认加载的方式加载。

17、增强知识库更新能力，工艺卡片在通过知识库填写时记录知识库数据ID，当再次编辑时取消记录。

18、增强组件中PDF转换能力，在转PDF时可以根据颜色设置线宽，增加可配置能力。

19、工艺组件支持根据尺寸名称更新简图尺寸，并将简图尺寸更新到对应单元格

20、浏览组件增强尺寸数据交互能力，支持通过消息方式和应用程序进行响应，使尺寸对象和对应行记录直接高亮显示。

21、在浏览组件中可以标识出本次的版本变更的卡片。

软件功能

1、工艺编制

CAXA CAPP工艺图表是企业工艺编制和工艺简图绘制的高效工具。提供所见即所得的结构化工艺编写，方便文字、工程符号填写的同时，也提供了非常方便的工艺简图绘制等能力。帮助企业实现工艺文件规范化的快速编制，保持关联信息同步自动更新。

通过便捷的图形编辑、文字编辑、智能工艺知识填写、所见即所得的智能知识填写、气泡图自动生成、自动提取、模板库管理、工艺知识库、术语库、资源库、典型工艺库、工艺校验、快速汇总等能力，可以有效提升效率、提示准确率、提升标准化程度，企业工艺知识和经验得以沉淀，同时也帮企业快速构建了数字化工艺基础。

2、图形编辑

CAXA CAPP工艺图表包含所有图形绘制、尺寸标注等功能，在编制卡片的同时，可以直接进行工装设计和工艺简图的绘制。支持直接插入dwg、exb等格式的图纸，并支持直接修改，使工艺人员可以轻松完成图形的绘制。

3、文字编辑

工艺图表支持对卡片中的文字等进行编辑和修改；提供各种特殊的CAD工程符号，能够直接填写与编辑。支持公差、上下标、分数、粗糙度、形位公差、角度、焊接符号等的插入。在插入公差时，支持国标的公差查询。对于手动输入的上下偏差数值写反时，系统会自动纠错。

4、工艺知识填写

单元格填写时支持基于知识库的下拉式自动提示，方输入。除了提供直接选择的方法外，还提供了通过输入内容自动过滤提示的功能，方便用户进行选择最合适的知识库，而且支持关联多列的自动全部填充。

5、所见即所想的智能填写

工艺图表提供所见即所想的智能填写功能。填写单元格时，系统可以根据已经输入的不同内容，自动推荐该单元格可能需要填入的内容。

6、尺寸提取

CAXA CAPP工艺图表支持对卡片中图形尺寸的提取，并自动编号，方便企业快速准确生成检验卡片、气泡图。支持根据尺寸类型、尺寸范围、公差范围等条件自动匹配相应的量具。提取的尺寸不仅能按图形中显示的方式填写，还支持尺寸中各要素的拆分，支持生成最大极限尺寸、最小极限尺寸、平均值、上偏差、下偏差、基准值等，能快速给生产环节及MES等下游系统提供质检参考范围。

7、典型工艺借用

提供各种通用的标准卡片模板，并针对制造业企业需求，提供标准的工艺知识库信息，用户可根据需要扩充工艺知识库，沉淀工艺知识成为企业宝贵的资源。

8、模板库与工艺知识库

9、打印

支持单张打印、排版打印及批量打印等多种打印方式，支持回填签名的功能。排版打印支持工艺文档与图纸文档混合排版输出。

10、支持工艺内容可视化

工艺卡片不仅支持dwg、dxf、exb等CAD格式图形的插入，还支持图片、视频的插入。插入的视频支持直接播放，直观的显示方式，方便工艺浏览人员对工艺的理解。同时，生成的工艺卡片在通过CAXA组件浏览时，也支持视频的播放，方便可视化工艺直接在车间的电子发放。

11、支持卡片单张输出

支持单张卡片另存功能，方便单张卡片的共享和发放。Info组件支持卡片拆分，拆分后可转换成pdf。方便实现工艺在车间基于工序的精准发放。输出的PDF支持文字搜索。

12、支持3D工艺呈现

支持插入3D模型，工艺人员可以直接利用设计好的3D模型。在提高效率的同时，其更直观的可视化呈现，方便了工艺人员及车间人员的查看。

13、支持3D PMI提取
