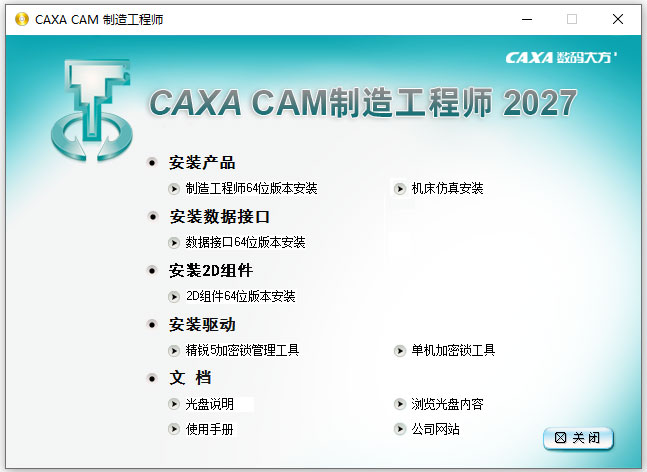

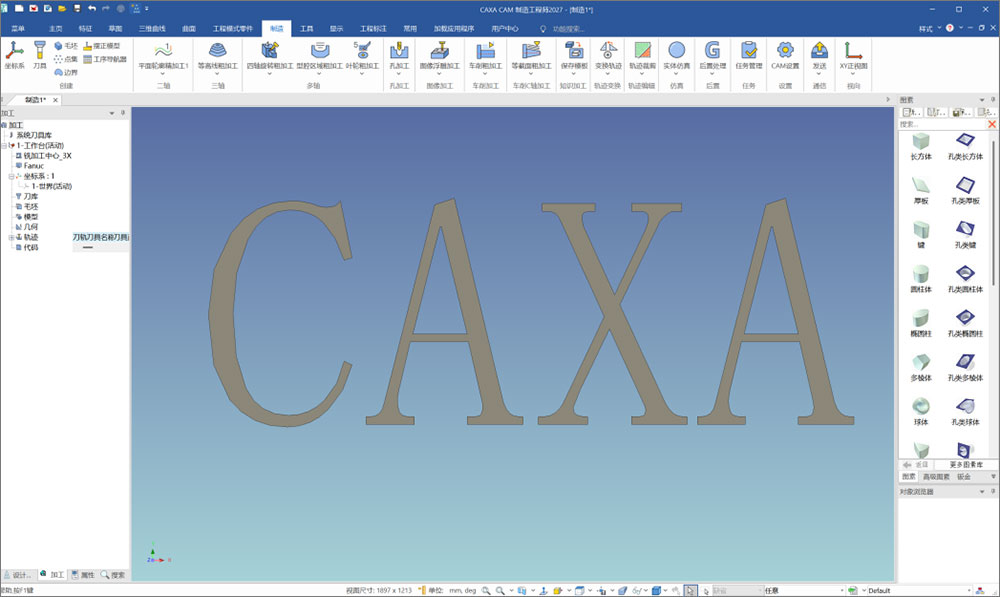

caxa cam制造工程师2027官方版

caxa cam制造工程师2027是基于CAXA 3D实体设计2027开发的，集3D造型、零件加工和仿真功能于一体的软件，提供了一套简单、易学的全三维设计工具，大大提高了面和体的造型能力。除了3D造型功能外，制造工程师还添加了多项与加工制造相关的功能，包括几何构造、 几何拾取工具、加工功能、后置处理、轨迹仿真等，这些功能共同作用了，保证了零件加工可以顺利完成。

其中几何构造可以直接构造与加工相关的几何体，包括毛坯、刀具、坐标系、点集、边界。而几何拾取工具可以构建了丰富的几何体拾取工具，便于在加工过程中进行选取点、线、轮廓、面、毛坯、轨迹、坐标系等几何体。加工功能提供了常用的二轴加工、三轴加工、孔加工和知识加工功能，一共30余种加工策略，以适应不同场景下的加工需求。后置处理可以为多种主流的数控系统提供了G代码设置和生成G代码的功能。还有轨迹仿真提供了线框仿真和实体仿真两种各具特色的仿真功能，以便在轨迹生成后，校对轨迹的正确性。与上一版本相比，caxa制造工程师2027还包括了多项新增功能和改进，比如增加毛坯坐标系设置，减少激活坐标系对创建毛坯的影响，提高异形零件毛坯创建速度。还有使用成型带内R倒角刀加工圆角，优化走刀方式，支持径向和轴向分层等，快免费下载体验吧。

caxa制造工程师2027sp0版新增功能和改进内容：

一、平台升级

制造工程师草图曲线曲面功能全面继承实体设计2027新增功能，如交叉曲线、投影曲线延伸、平行曲线、偏移曲面、UV曲面重构等，使制造工程师草图曲线曲面整体功能得到增强。

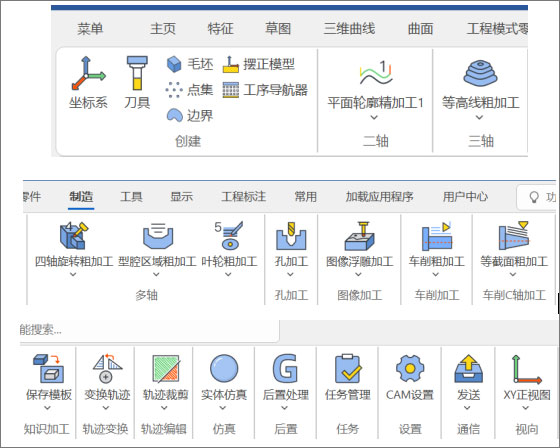

二、制造模块功能图标焕新升级

制造模块功能图标完成全新设计更新，传承经典蓝色、优化细节质感，使图标更具辨识度、操作更具仪式感。

三、优化刀具创建显示及使用

创建刀具时，在刀具对象按住左键允许自由拖动，避免模型遮挡刀具显示，在自定义刀具时，可以清晰的观察创建刀具模型样式。孔加工策略和倒斜角策略都支持倒角铣刀设置。

四、优化点线面拾取

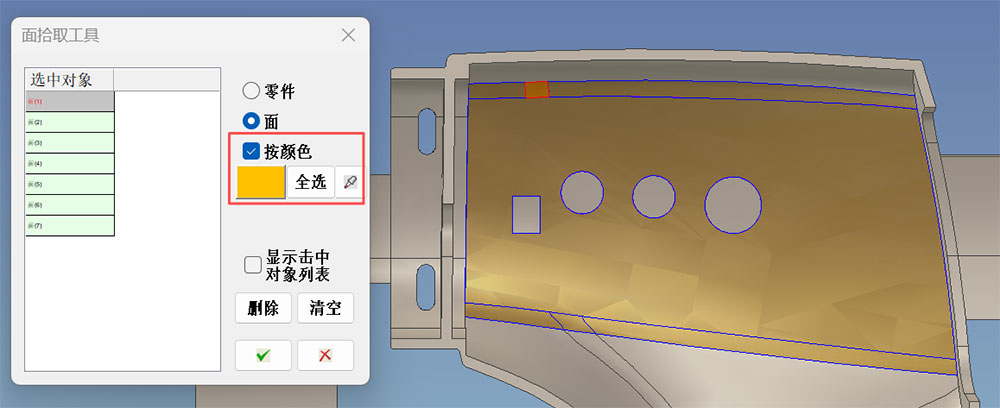

三维曲线草图零件的边等重合时，不影响各自类型方式下的拾取。几何对象拾取时面拾取可以按照颜色类别进行快速拾取，有效提高面拾取效率。

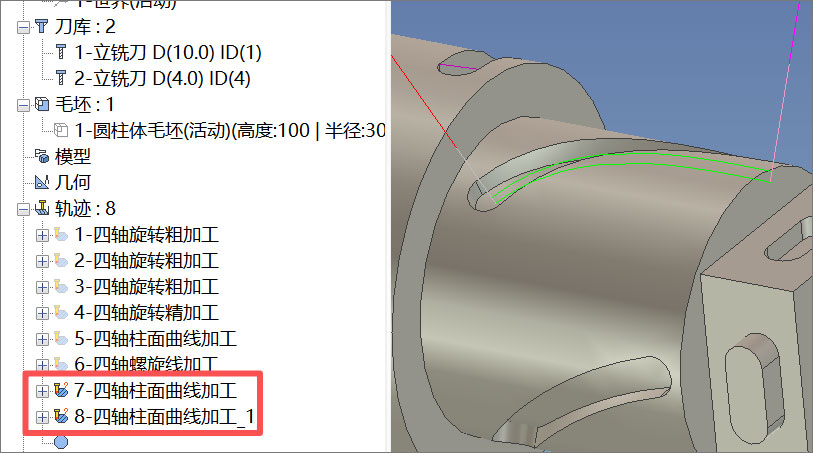

五、优化轨迹与几何数据的关联

几何特征自动关联轨迹，几何对象改变，轨迹上加问号标识，工序导航器对应更新状态。轨迹复制粘贴后可以保留所有数据（含几何数据），同时粘贴的轨迹自动增加序号标识。

六、优化多区域轨迹排序

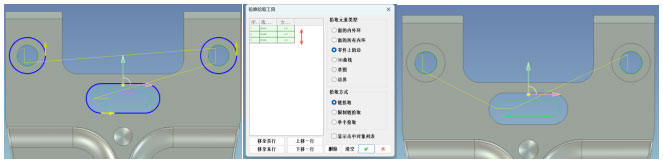

多区域轨迹排序增加按列表顺序调整轨迹顺序。

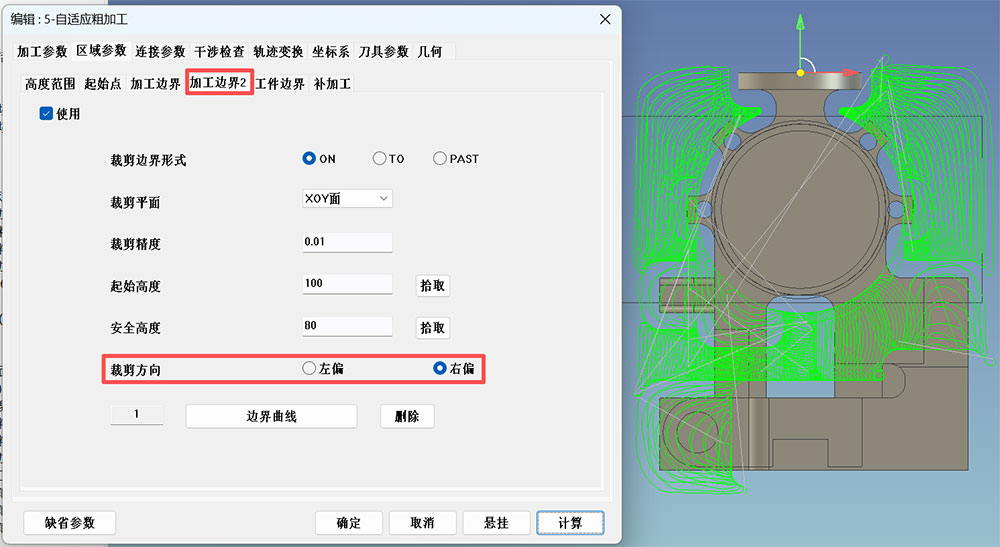

七、优化加工边界设置

区域参数选项卡中增加加工边界设置，可选择各种几何类型充当加工边界，支持通过设置裁剪方向选择保留边界内轨迹还是边界外轨迹。

八、增加毛坯坐标系设置

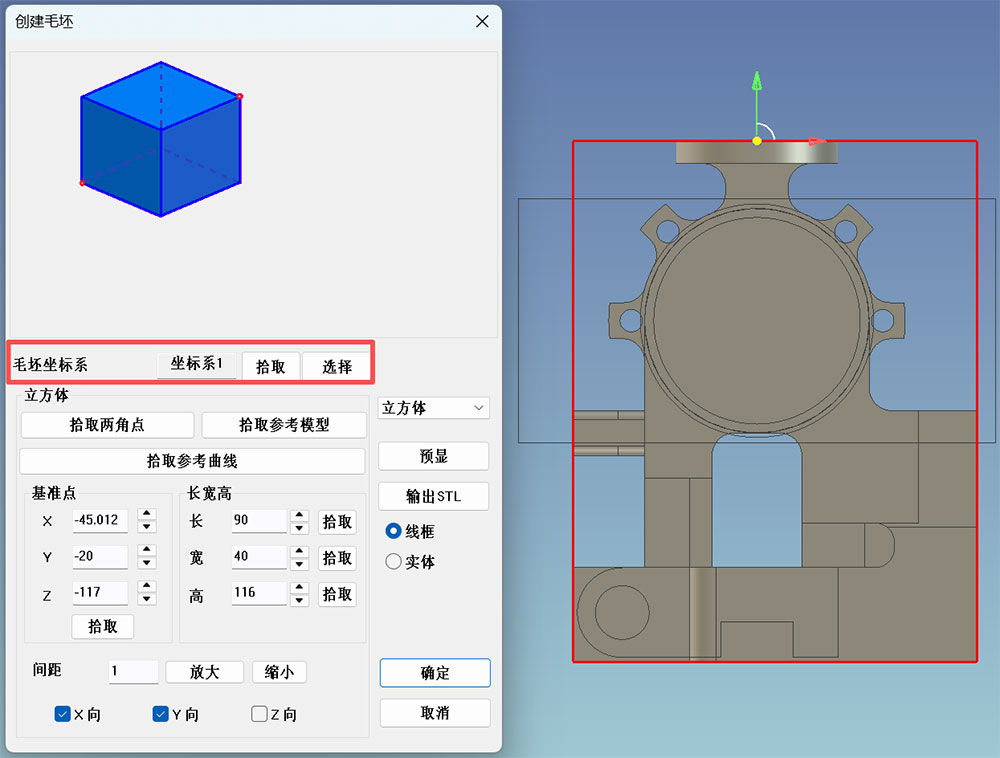

增加毛坯坐标系设置，减少激活坐标系对创建毛坯的影响，提高异形零件毛坯创建速度。加工树毛坯节点增加毛坯类型和规格显示，无需打开毛坯设置，即可获知毛坯尺寸。

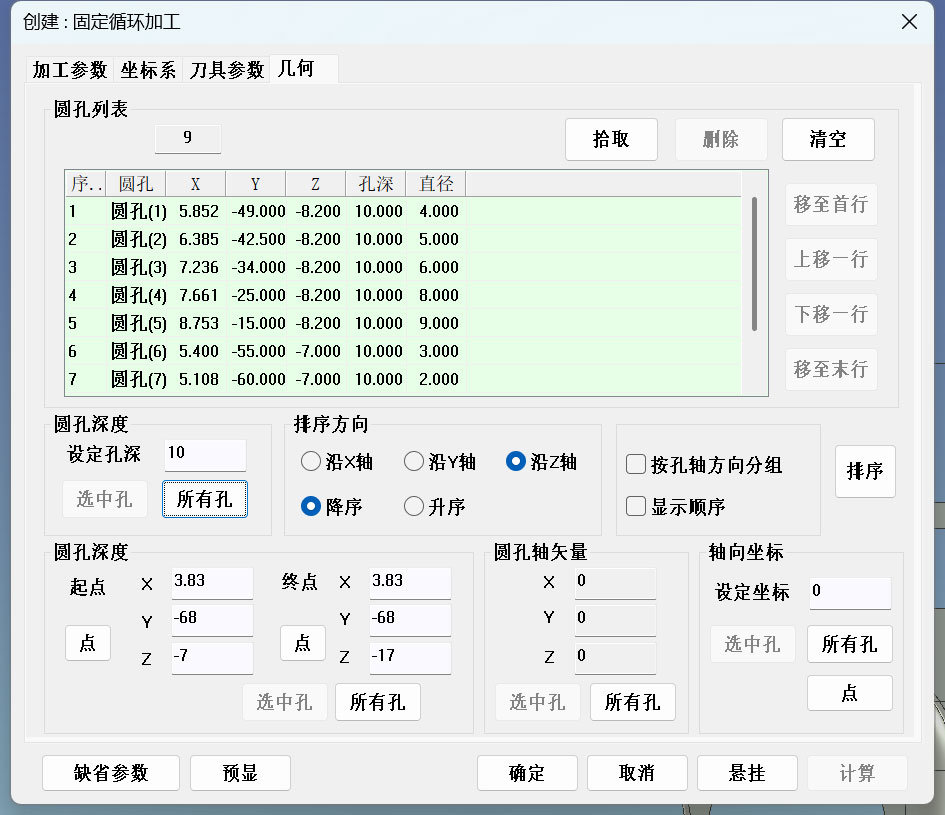

九、优化圆孔拾取

圆孔拾取工具界面支持使用shift或Ctrl多选圆孔对象，支持拖动圆孔调整顺序。固定循环加工几何页支持圆孔拾取工具，提高孔加工拾取效率。

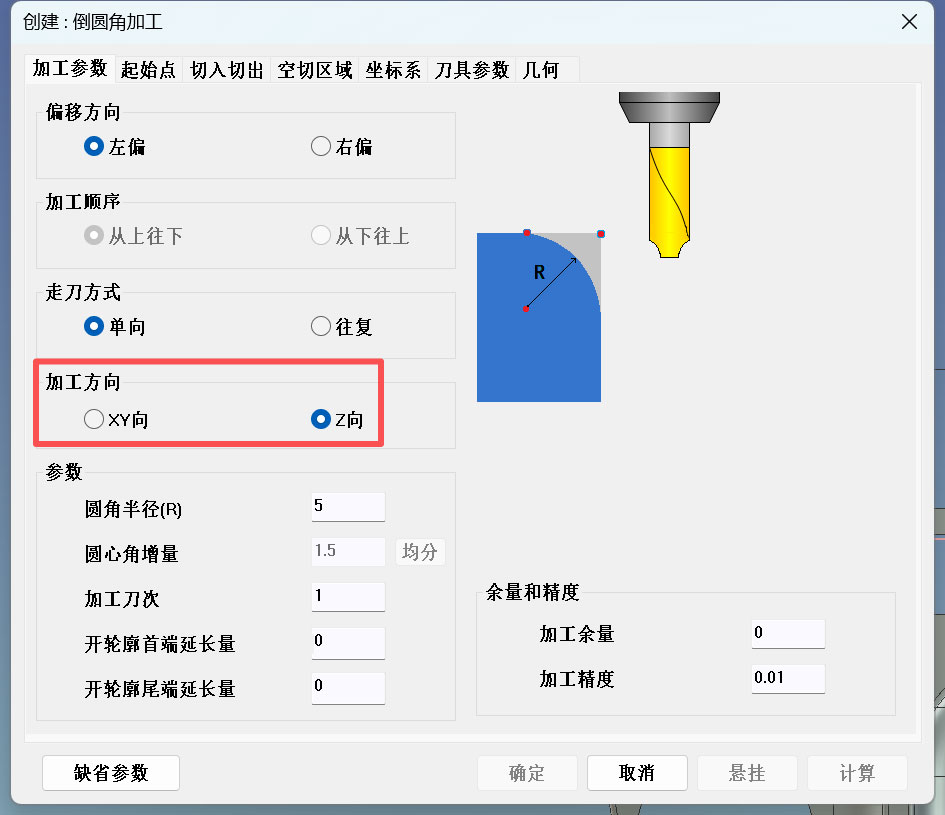

十、优化倒圆角加工

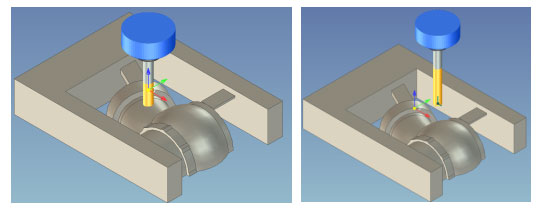

使用成型带内R倒角刀加工圆角，优化走刀方式，支持径向和轴向分层。优化倒圆角轨迹，解决行距不均匀问题。

十一、优化孔加工

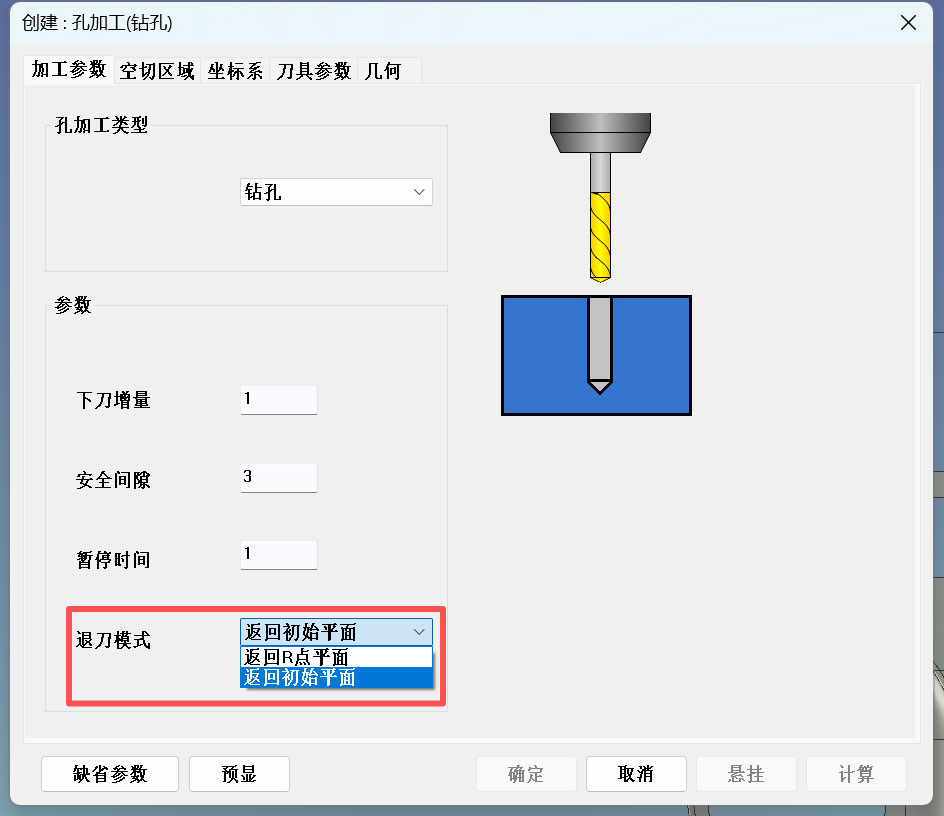

孔加工增加退刀模式设置，可设置刀具返回位置，优化孔加工后置参数，支持切换输出G98/G99模式。

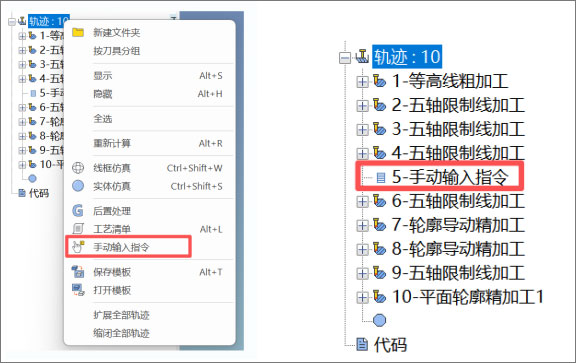

十二、增加手动输入指令

加工树轨迹节点右键命令增加手动输入指令设置，可在轨迹后手动输入指令，支持后置输出在数控代码中。

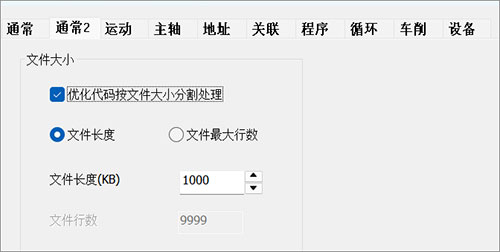

十三、增加程序分割功能

在后置配置中增加程序文件分割设置，可按照文件长度和文件最大行数进行分割，分割的代码自动添加程序头和程序尾，保证程序执行安全，适用于内存受限的数控设备。

十四、优化后置配置

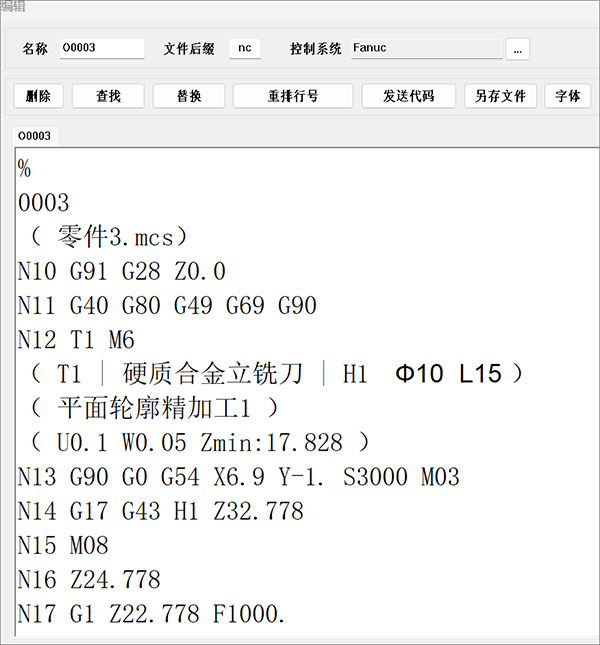

优化后置配置，孔加工固定循环后置增加切削次数输出，铣圆孔加工后置支持生成圆弧指令代码。增加文件名称，轨迹名称，径轴向加工余量，加工安全起始和加工最低深度等变量，可作为注释输出，通过注释预判对应的加工信息，保证加工安全。

软件优势

一、曲面完美结合

1、方便的特征实体造型

软件提供了功能强大、使用简洁的轨迹生成手段，可按加工要求 生成各种复杂图形的加工轨迹。通用的后置处理模块使CAXA 数控车可以满足各种机床的代码格式，可输出G代码，并对生成的代码进行校验及加工仿真。

2、强大的NURBS自由曲面造型

CAXA制造工程师从线框到曲面，提供了丰富的建模手段。可通过列表数据、数学模型、字体文件及各种测量数据生成样条曲线，通过扫描、放样、拉伸、导动、等距、边界网格等多种形式生成复杂曲面，并可对曲面进行任意裁剪、过渡、拉伸、缝合、拼接、相交和变形等，建立任意复杂的零件模型。通过曲面模型生成的真实感图，可直观显示设计结果。

3、灵活的曲面实体复合造型

基于实体的'精确特征造型'技术，使曲面融合进实体中，形成统一的曲面实体复合造型模式。利用这一模式，可实现曲面裁剪实体、曲面生成实体、曲面约束实体等混合操作，是用户设计产品和模具的有力工具。

二、高效数控加工

CAXA制造工程师将CAD模型与CAM加工技术无缝集成，可直接对曲面、实体模型进行一致的加工操作。支持轨迹参数化和批处理功能，明显提高工作效率。支持高速切削，大幅度提高加工效率和加工质量。通用的后置处理可向任何数控系统输出加工代码。

1、两轴到三轴的数控加工功能，支持4~5轴加工

两轴到两轴半加工方式:可直接利用零件的轮廓曲线生成加工轨迹指令，而无需建立其三维模型;提供轮廓加工和区域加工功能，加工区域内允许有任意形状和数量的岛。可分别指定加工轮廓和岛的拔模斜度，自动进行分层加工。三轴加工方式:多样化的加工方式可以安排从粗加工、半精加工到精加工的加工工艺路线。4~5轴加工模块提供曲线加工、平切面加工、参数线加工、侧刃铣削加工等多种4~5轴加工功能。标准模块提供2~3轴铣削加工。4~5轴加工为选配模块。

2、支持高速加工

本系统支持高速切削工艺，以提高产品精度，降低代码数量，使加工质量和效率大大提高。可设定斜向切入和螺旋切人等接近和切入方式，拐角处可设定圆角过渡，轮廓与轮廓之间可通过圆弧或S字型方式来过渡形成光滑连接，从而生成光滑刀具轨迹，有效地满足了高速加工对刀具路径形式的要求。

3、参数化轨迹编辑和轨迹批处理

CAXA制造工程师的'轨迹再生成'功能可实现参数化轨迹编辑。用户只需选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。CAXA制造工程师可以先定义加工轨迹参数，而不立即生成轨迹。工艺设计人员可先将大批加工轨迹参数事先定义而在某一集中时间批量生成。这样，合理地优化了工作时间。

4、独具特色的加工仿真与代码验证

可直观、精确地对加工过程进行模拟仿真、对代码进行反读校验。仿真过程中可以随意放大、缩小、旋转，便于观察细节，可以调节仿真速度;能显示多道加工轨迹的加工结果。仿真过程中可以检查刀柄干涉、快速移动过程(G00)中的干涉、刀具无切削刃部分的干涉情况，可以将切削残余量用不同颜色区分表示，并把切削仿真结果与零件理论形状进行比较等。

5、加工工艺控制

CAXA制造工程师提供了丰富的工艺控制参数，可以方便地控制加工过程，使编程人员的经验得到充分的体现。

6、通用后置处理

全面支持SIEMENS、FANUC等多种主流机床控制系统。CAXA制造工程师提供的后置处理器，无需生成中间文件就可直接输出G代码控制指令。系统不仅可以提供常见的数控系统的后置格式，用户还可以定义专用数控系统的后置处理格式。可生成详细的加工工艺清单，方便G代码文件的应用和管理。

三、丰富流行的数据接口

CAXA制造工程师是一个开放的设计/加工工具。它提供了丰富的数据接口，包括:直接读取市场上流行的三维CAD软件，如CATIA，Pro/ENGINEER的数据接口;基于曲面的DXF和IGES标准图形接口，基于实体的STEP标准数据接口;Parasolid几何核心的x-T、x-B格式文件;ACIS几何核心的SAT格式文伟面向快速成型设备的STL以及面向Internet和虚拟现实的VRML等接13。这些接口保证了于世界流行的CAD软件进行双向数据交换，使企业可以跨平台和跨地域地与合作伙伴实现虚拟产品开发和生产。

运行环境

1、操作系统：支持Microsoft Win7/Win8/Win10/Win11

2、基本配置：8G内存，2.8GHz以上CPU，4G独立显卡

3、推荐配置：8G以上内存，3.3GHz以上CPU，4G以上独立显卡 收起介绍展开介绍
