MagiCAD 2027 For Revit 2027

MagiCAD 2027 For Revit 2027是基于Revit平台的一款专业BIM机电设计软件，该软件全面兼容Autodesk Revit 2027及前两个版本（2026 和 2025），深耕建筑机电细分领域，内置海量国标、行标机电构件库，支持参数化快速建模、智能管线排布、自动翻弯避让、规范校验、一键出图、精准工程量统计等全流程功能，是目前建筑机电行业普及率极高的正向设计插件工具。

作为年度重要更新版本，MagiCAD 2027 For Revit 2027全面适配Revit 2027内核特性，优化软件运行稳定性、建模算法与本地化规范适配能力，完美兼容国内建筑设计、施工深化、造价算量、竣工交付全场景，大幅降低机电建模门槛与时间成本，同时保证模型标准化、规范化。新版本还包含MagiCAD IFC export API、项目向导中的工作集管理以及原理图中的基于参数的链接等核心新功能，极大的提高了用户的工作效率，快免费下载体验吧。

软件亮点

1、MagiCAD IFC export API

支持自动和不间断的 IFC 导出，确保项目交付的一致性和可控流程。

2、项目向导中的工作集管理

预定义的工作集可实现协作项目的快速且一致的设置。

3、管道安装新方法

可将管道组件直接安装到其他元素的开放连接器上。

4、原理图参数链接

基于参数值将原理图符号与项目元素进行链接。

5、电线拉伸功能

用于编辑电线路径的灵活调整。

6、多系统支持

在冷热源厂房设计中支持多个系统。

MagiCAD 2027 For Revit 2027新特性和更新内容：

1、支持 Autodesk Revit 2027

MagiCAD 2027 兼容最新的 Autodesk Revit 2027，以及之前的两个 Revit 版本 2026 和 2025。与早期 Revit 版本的兼容性为您提供了在多个项目中无缝工作的灵活性。无论您是采用最新的 Revit 更新，还是在早期版本上维护长期项目，MagiCAD 都能顺利融入您的工作流程。

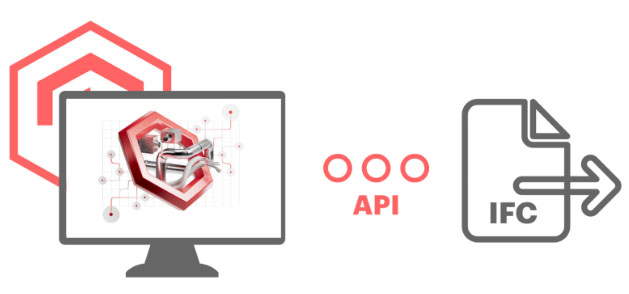

2、MagiCAD IFC 导出 API

MagiCAD IFC 导出 API 允许您设置自动化且不间断的项目 IFC 导出。这使得组织能够将当前的工作流程与完全自动化的 IFC 交付相结合。

当借助 MagiCAD IFC 导出 API 实现 IFC 交付自动化时，它便成为一个可控且可重复的过程。由于 IFC 导出使用了预先确定的导出设置，因此输出结果在不同项目和团队之间保持一致。此外，自动化的 IFC 导出也不依赖于个人用户的可用性，从而消除了项目交付中潜在的瓶颈。

3、项目向导中的工作集管理

在Revit工作共享项目中，当多名团队成员同时在同一项目模型上工作时，工作集至关重要。工作集通过将项目划分为责任区域来建立协作的多用户环境，但项目开始时对其进行定义可能会成为重复且容易出错的工作。

现在，工作集可以在 MagiCAD 项目向导工具中创建和管理，作为项目设置流程的一部分。使用预定义的工作集可以快速且一致地设置工作共享项目。

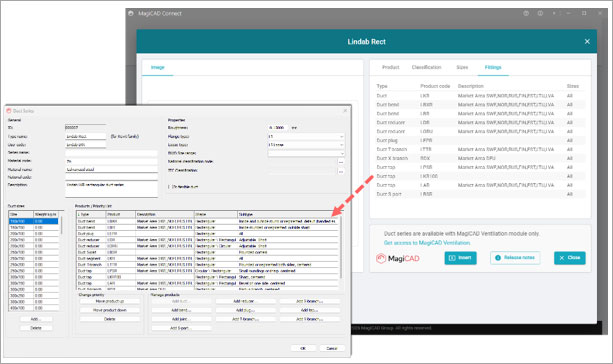

4、将预配置的片段系列添加到数据集中

您现在可以直接将预配置的管道、线槽和导管系列从 MagiCAD Cloud 添加到 MagiCAD 项目数据集中。这些系列包含系统段和一组尺寸兼容的配件。使用预配置系列可以为您节省手动选择产品和验证其兼容性的精力，从而让您的项目更快启动。

5、为系统类型分配默认管道或管线系列和系统代码

系统类型管理器工具现在允许用户为通风和管道系统类型指定默认的管道或管系列以及系统代码。当在绘图选项中更改系统类型时，相应的管道或管系列会自动应用，从而减少手动选择并加快管道设计。在 MagiCAD 中创建新系统时，指定的系统代码会自动使用。

自动化系列和系统代码选择有助于用户更高效地工作，并确保项目中的一致性。

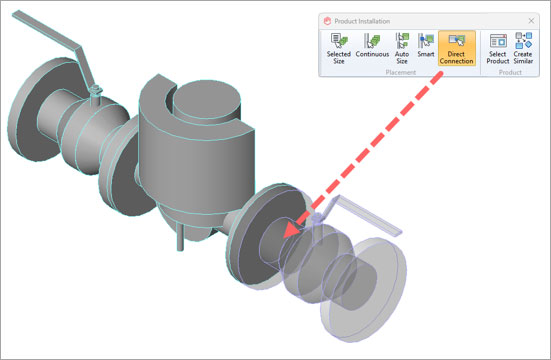

6、管道新产品安装方法

MagiCAD 中的一种新安装方法允许组件直接安装到其他元素的开放式连接器上。当为泵安装对开法兰时，这特别有用，并且还可以用于创建阀门组件，因为该功能会根据连接尺寸自动调整所安装产品的尺寸。

7、chematics 中的基于参数的链接

将原理图符号与模型元素关联是原理图工作流程中的一个基本部分，但传统的基于选择的关联方式可能会比较缓慢。MagiCAD 现在引入了一种新的替代关联选项，允许原理图符号基于匹配的参数值与项目元素进行关联。这避免了需要手动在模型中定位并选择每个目标元素，从而使整个过程更加顺畅，尤其是在处理重复或标准化系统时。

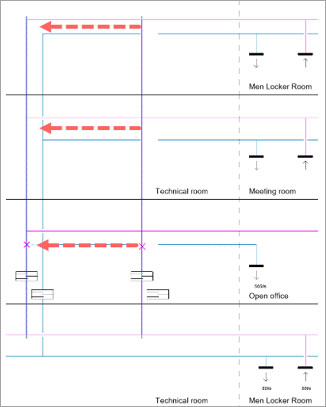

8、改进的原理图编辑与自定义功能

原理图通常包含带有重复符号或末端器件的平行分支。这意味着即使是微小的调整也可能需要花费大量时间和精力，因为它们需要重复多次。MagiCAD 中的“移动与拉伸”功能现在允许您同时移动多条平行原理图线，从而节省了大量的编辑时间。符号会与线条一起移动，并且连接的分支会被拉伸以保持布局的一致性。该功能还可以用于调整平行线上选定的符号。

新版本还允许您自定义原理图工具调色板。现在您可以根据个人工作流程隐藏和重新排列调色板标签页，这使得在日益庞大的符号库中更容易找到正确的符号。

9、伸缩线功能

新的拉伸导线功能允许您从顶点拉伸导线。该功能位于 MagiCAD Electrical 选项卡中，您还可以为其分配键盘快捷键，以便从任何视图中轻松访问。

开始该功能后，选择一根电缆走线上的两点来定义一个需要修改的段落，并重复此操作以同时编辑任意数量的段落。接下来，指定调整的方向和长度，所有选中的电缆段落及其顶点将相应地被拉伸，而未选中的段落的顶点将保持原位。

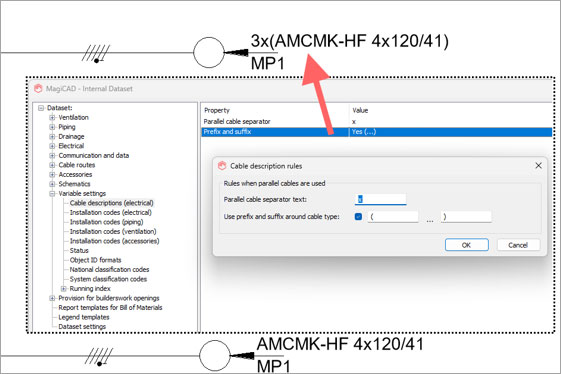

10、为电线和电路生成电缆描述

更新参数功能现在包含一个选项，可根据电缆的当前类型和导体配置自动生成电缆描述。该功能支持具有指定导体配置的多芯和单芯电缆产品及产品系列。

对于并行电缆，有额外的数据集设置可用于定义乘数字符以及前缀和后缀字符，这些字符用于确定电缆配置在电缆描述中是如何格式化的。

MagiCAD 2027 For Revit主要功能

1、全专业参数化快速建模

覆盖暖通、给排水、强电、弱电、消防、喷淋、通风排烟等所有机电专业，搭载百万级国标、图集标准构件库，包含风管、水管、桥架、线管、阀门、风口、设备、消防器具等全品类参数化构件。

2、智能管线综合与碰撞优化

软件内置智能管线排布算法，支持多专业管线自动分层、自动翻弯、自动避让、坡度自适应调整，可快速处理管廊、地下室、机房等复杂密集管线场景。软件自带专业碰撞检测功能，可精准筛查管线与结构、管线与管线、设备与管线之间的冲突问题，支持一键标记冲突位置、生成优化方案，从源头减少施工返工、错漏碰缺问题，提升机电施工落地精度。

3、本土化规范适配与智能校验

软件深度贴合国内建筑机电设计规范、施工图集与审图标准，内置规范智能校验系统，可自动检测管线间距、管径选型、坡度设置、设备安装高度、防火间距、消防规范等合规性问题。实时预警违规设计，辅助设计师快速修正，有效规避审图不通过、设计不合规等问题，保障BIM模型与施工图纸完全符合国内工程标准。

4、一键标准化出图与标注

软件解决Revit原生出图繁琐、标注不规范的痛点，支持一键生成机电平面、剖面、大样施工图，自动完成管径标注、标高标注、管线编号、图例填充、图纸排版。所有图纸样式、标注样式严格匹配国内设计院出图标准，支持批量改图、批量刷新，大幅提升施工图出图效率，实现BIM模型与施工图纸实时联动、同源同步。

5、精准工程量统计与算量

软件搭载专业机电算量引擎，可基于BIM模型自动统计风管、水管、桥架、管线配件、设备器具等全专业工程量，支持按楼层、分区、专业、施工段分类统计。自动生成标准化工程量清单与报表，数据精准可追溯，直接对接造价算量工作，有效解决人工算量误差大、效率低、对账困难等行业痛点。

6、高效模型深化与后期优化

支持机电模型精细化深化设计，包含支吊架自动布置、管线保温自动生成、孔洞自动预留封堵、机房细部深化等实用功能。同时具备模型轻量化、格式批量导出、IFC标准交互、模型修复优化能力，完美适配BIM协同设计、施工交底、装配式施工、竣工模型交付等全流程工作。

软件特色

1、MagiCAD IFC 导出 API 用于项目交付

将公司工作流程与您项目的完全自动化 IFC 导出相结合

2、项目向导中的工作集管理

预定义工作集可快速且一致地设置工作共享项目

3、管道新产品安装方法

直接将管道组件安装到其他元素的开放式连接器上

4、原理图中的基于参数的链接

根据参数值将链接符号与项目元素关联

5、用于编辑布线路径的拉伸线功能

拉伸线时，未选中部分的顶点保持原位

软件适合行业

1、建筑设计院行业：住宅、商业综合体、写字楼、医院、学校、工业厂房等

2、工程施工行业：机电安装施工深化、管线综合优化、现场施工交底、装配式机电施工、竣工BIM模型交付。

3、工程造价咨询行业：机电工程量精准统计、清单编制、成本核算、工程对账、竣工结算审计。

4、BIM咨询服务行业：机电BIM建模、管综优化、碰撞检测、BIM技术咨询、项目全过程BIM管控。

5、教育培训行业：高校、培训机构BIM机电专业教学、Revit机电深化实训、BIM工程师技能培训。

6、地产与基建行业：机电设计管控、施工质量核查、工程标准化落地、数字化项目管理。

系统要求

1、操作系统：64位 Windows 10、Windows 11 专业版及以上系统，不支持32位系统与家庭精简版系统。

2、适配软件：必须安装 Autodesk Revit 2027 正式版，完整匹配版本内核，不兼容其他Revit版本。

3、处理器：最低Intel i5/AMD同等四核处理器，推荐Intel i7/i9、AMD八核及以上高性能处理器，保障大模型运算流畅。

4、运行内存：最低16GB RAM，中小型项目推荐32GB

5、显卡配置：支持DirectX 12独立显卡，推荐NVIDIA专业图形显卡，显存4GB及以上

6、硬盘空间：推荐预留50GB及以上SSD固态硬盘空闲空间，用于安装软件、存储构件库与大型项目模型文件。 收起介绍展开介绍
