MagiCAD 2026 UR2 for Revit 2026

MagiCAD 2026 UR2 for Revit 2026是一款专为机电（MEP）BIM 设计打造的高效升级版本，一般简称为MagiCAD 2026，此版本深度适配Autodesk Revit 2026平台，已经突破Revit原生机电建模效率低、构件库匮乏、不符合国内设计规范、出图繁琐等痛点，专为暖通、给排水、电气、消防、弱电等机电全专业打造一体化设计流程，可以帮助暖通空调设计师更快、更高效地完成高质量的工作。

与前作相比，MagiCAD 2026 UR2版本在全面深度适配 Autodesk Revit 2026 最新线路机制（区分导线与电缆类型）的基础上，迎来了重大的技术突破：首次开放了 MagiCAD 数据集 API，并支持与 Excel 电子表格的双向导入导出，实现了外部系统与设计数据集的无缝对接与批量管理。此外，新版本还大幅优化了电气模块的参数自动更新功能、增强了电缆连接信息的自动同步，并在支吊架模块中新增了自定义墙体间距的批量安装逻辑，结合其内置的 MagiCAD Cloud 百万级真实产品模型库，为机电工程师提供了更智能、更开放且更高自由度的精细化协同设计体验。

软件新特性

1、深度适配Revit 2026官方内核，完美兼容新版软件特性，解决旧版本插件适配报错、闪退、功能失效问题，运行稳定性大幅提升。

2、全面更新国标机电构件库与最新工程图集素材，新增多款新型管材、阀门、消防设备、智能弱电设备参数化族，适配最新行业设计标准。

3、优化智能管线算法，复杂管廊、地下室密集管线自动避让、翻弯逻辑更精准，减少人工二次调整工作量，管综优化效率显著提升。

4、升级本土化规范校验库，更新最新建筑机电设计、消防、暖通规范条款，规范检测覆盖率与准确率全面提高。

5、优化批量出图与标注功能，修复标注重叠、字体错乱、图纸排版异常问题，出图标准化程度更高，适配各地设计院出图要求。

6、增强工程量统计精度，优化异形管线、复杂配件的计量逻辑，报表格式升级，更好适配造价软件对接与工程对账需求。

7、优化大模型运行性能，降低高面数机电模型卡顿、加载缓慢问题，提升大型项目多人协同设计流畅度。

8、新增多项实用快捷工具，优化UI操作界面，简化高频操作流程，降低新手操作门槛，提升整体设计效率。

9、修复历史版本支吊架布置、保温生成、孔洞预留等功能的已知bug，深化设计功能更稳定可靠。

10、升级IFC导出与模型交互能力，提升与各类BIM平台、造价软件、施工管理系统的兼容性。

MagiCAD 2026软件主要功能

1、全专业参数化快速建模

覆盖暖通、给排水、强电、弱电、消防、喷淋、通风排烟等所有机电专业，搭载百万级国标、图集标准构件库，包含风管、水管、桥架、线管、阀门、风口、设备、消防器具等全品类参数化构件。所有构件支持自由参数调节，无需手动族制作，一键调取、快速布置，建模速度远超原生Revit，大幅降低机电建模门槛与时间成本，同时保证模型标准化、规范化。

2、智能管线综合与碰撞优化

内置智能管线排布算法，支持多专业管线自动分层、自动翻弯、自动避让、坡度自适应调整，可快速处理管廊、地下室、机房等复杂密集管线场景。软件自带专业碰撞检测功能，可精准筛查管线与结构、管线与管线、设备与管线之间的冲突问题，支持一键标记冲突位置、生成优化方案，从源头减少施工返工、错漏碰缺问题，提升机电施工落地精度。

3、本土化规范适配与智能校验

深度贴合国内建筑机电设计规范、施工图集与审图标准，内置规范智能校验系统，可自动检测管线间距、管径选型、坡度设置、设备安装高度、防火间距、消防规范等合规性问题。实时预警违规设计，辅助设计师快速修正，有效规避审图不通过、设计不合规等问题，保障BIM模型与施工图纸完全符合国内工程标准。

4、一键标准化出图与标注

解决Revit原生出图繁琐、标注不规范的痛点，支持一键生成机电平面、剖面、大样施工图，自动完成管径标注、标高标注、管线编号、图例填充、图纸排版。所有图纸样式、标注样式严格匹配国内设计院出图标准，支持批量改图、批量刷新，大幅提升施工图出图效率，实现BIM模型与施工图纸实时联动、同源同步。

5、精准工程量统计与算量

搭载专业机电算量引擎，可基于BIM模型自动统计风管、水管、桥架、管线配件、设备器具等全专业工程量，支持按楼层、分区、专业、施工段分类统计。自动生成标准化工程量清单与报表，数据精准可追溯，直接对接造价算量工作，有效解决人工算量误差大、效率低、对账困难等行业痛点。

6、高效模型深化与后期优化

支持机电模型精细化深化设计，包含支吊架自动布置、管线保温自动生成、孔洞自动预留封堵、机房细部深化等实用功能。同时具备模型轻量化、格式批量导出、IFC标准交互、模型修复优化能力，完美适配BIM协同设计、施工交底、装配式施工、竣工模型交付等全流程工作。

MagiCAD 2026 UR2 for Revit 2026新功能和更新内容:

1、在数据集中输入特定数据管理

新版本引入了更智能和更灵活的产品数据管理功能，用于管理MagiCAD数据集。

最大的新增功能是能够为产品变体定义信息。现在，您可以为每个产品尺寸分配唯一的用户代码和产品变量，使整个过程更加灵活。

MagiCAD 数据集已经允许在类型属性中无缝修改数据并支持附加属性。通过添加特定类型的数据管理，您可以精确高效地定制数据集，以满足每个项目的要求。

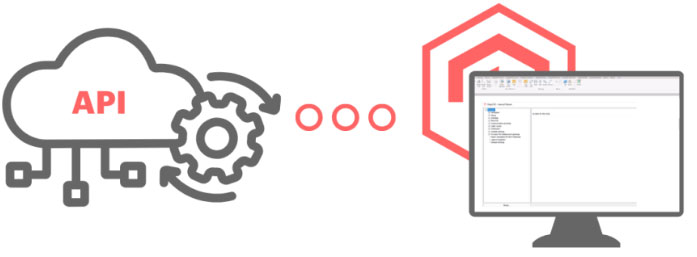

2、MagiCAD 数据集 API

MagiCAD 的一个里程碑：现在，MagiCAD for Revit 已经推出了第一个外部 API。该 API 使得在 MagiCAD 数据集和其它软件应用或系统之间读写信息成为可能。这使得用户能够在 MagiCAD 上创建自动化的数据管理解决方案，简化产品相关信息的处理。

Revit中MagiCAD的数据集API为使用MagiCAD的公司提供了全新的产品数据管理能力。现在可以将MagiCAD数据无缝连接到公司的工作流程和其他可能正在使用的软件应用程序，并将BIM项目以外人员的产品数据带入MagiCAD。通过在产品类型级别进行智能管理，每个产品尺寸都可以单独控制，从而在项目数据管理中提供新的灵活性、效率和可靠性水平。

3、数据集的电子表格导入和导出

MagiCAD 数据集的新电子表格导入和导出功能使产品数据管理更加高效。现在，产品类别可以导出到 Excel 电子表格中，使您能够使用熟悉的 Excel 工具来组织、审核和编辑数据。

电子表格导出可以将多个产品类别合并到一个结构化的表格中，从而更容易一致地管理大型数据集。该功能使数据验证和编辑更加快速和有条理。

当数据导入回MagiCAD时，该工具会提供一个清晰的变更总结，确保在整个过程中对信息有完全的控制。

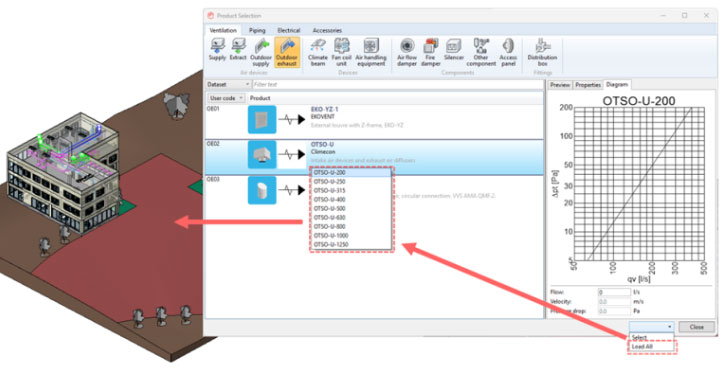

4、将所有产品类型加载到项目中

现在可以在产品安装时将所有可用的产品类型加载到项目中。这消除了以后单独添加新类型的需求，减少了设计工作中的中断。提前将所有产品类型加载到项目中可以显著提高效率并节省时间，特别是在许多不同变体可能会被使用的情况下。

5、使用项目向导更新现有元素

MagiCAD中的Project Wizard工具在项目设置中已被证明是有用的。该工具现已改进，以扩展其在项目后期阶段的使用。当项目中已经存在元素时，Project Wizard会更新它们的楼层和空间数据，而不是覆盖它们，从而允许该工具在项目任何阶段用于更新信息。该功能还支持IFC引用并管理空间边界的更改。

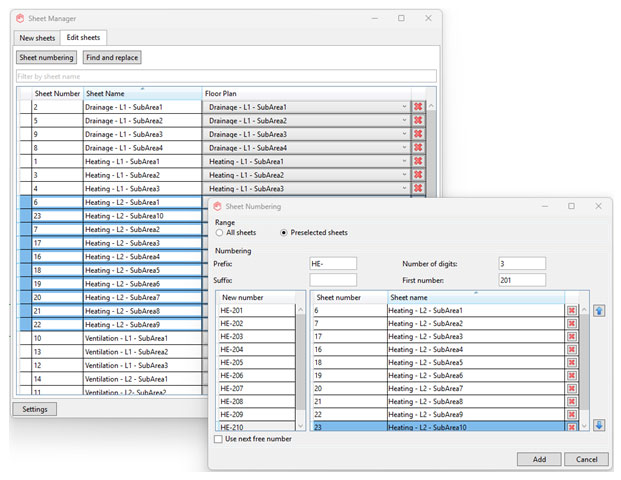

6、工作表管理器的改进

在工作表管理器工具中已添加工作表编号功能。这允许您使用相同的编号规则自动为多个工作表编号。要编号的工作表可以在Revit项目浏览器中或在编辑工作表对话框中选择。

此外，工作表管理器现在包括一个查找和替换功能，可以轻松地定位和更新工作表文本参数中的文本。

7、更新的BCF管理器窗口

BCF Manager 现在提供了一个更新的窗口，方便了问题管理的核心任务。新的布局使导航、审查和管理问题更加简单。结果是在协调项目参与者之间的问题时，工作流程更加顺畅和高效。

8、气候梁和风机盘管的阀门安装

Valve工具现在可以用于安装用于气候梁和风机盘管的阀门，以及散热器。该工具还允许使用区域阀门和其他阀门产品。这使得阀门安装到设备上更快更简单。

9、使用查找和替换调整散热器大小

查找和替换工具现在可以在项目发生变化时（例如更新系统属性或由于房间修改而调整的供暖功率需求）用于调整散热器的尺寸。

调整大小很容易。只需选择要调整大小的散热器并打开查找和替换工具。工具会自动打开一个散热器调整大小窗口，您可以在其中计算和选择新的散热器尺寸。

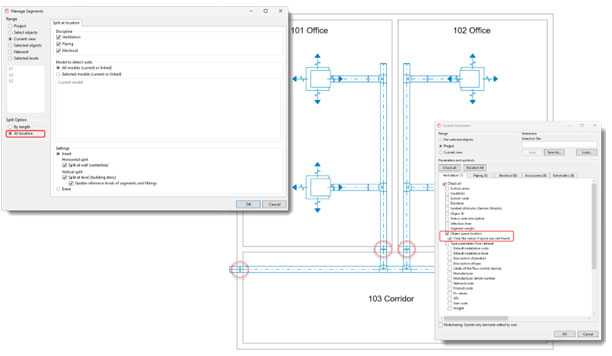

10、更新元素的空间信息

您现在可以使用“更新参数”工具轻松为元素应用空间名称和编号。空间信息将添加到元素参数中。

然而，系统段通常跨越空间边界，这使得为它们添加确切的空间名称和编号变得困难。现在，通过在“拆分段”工具中添加一个新的“在位置”选项，可以轻松管理这些情况。该选项会自动在墙或楼层的中点拆分段，并添加一个联合部分。然后可以单独为段的每个端点添加空间信息。当按楼层拆分段时，垂直立管段的参考楼层也可以自动更新。

在位置分割段的选项可以用于当前模型和链接模型。

11、可用性改进

多次可用性改进减少了不必要的点击和操作，并更好地与常见用户工作流程保持一致。

Revit 完成按钮现在可以使用回车键确认，而不是使用鼠标光标，从而加快了重复命令的完成速度。

当使用创建相似功能时，MagiCAD 现在在数据集选项卡中打开产品选择，而不是项目选项卡。

管道安装对话框可以在管道和排水系列之间进行筛选，当项目包含许多不同系列时，简化了系列选择。这也使得在整个MagiCAD中支持第三方排水系列成为可能。

更新参数工具现在包括一个名为“协作：仅更新用户编辑的元素”的新选项，以改进共享项目中的协作。启用后，仅更新当前用户保留的元素，不再锁定其他用户。

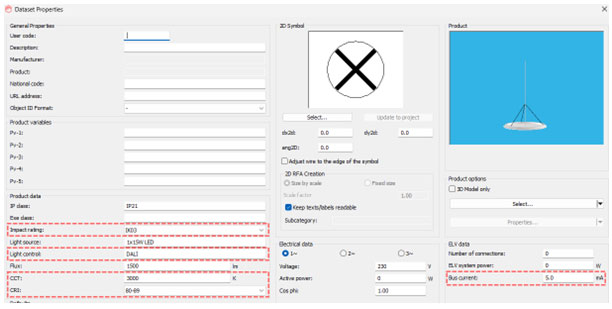

12、电气对象的新属性

电气对象的多个新属性提高了对国家属性集的支持，并生成更完整的物料清单。

冲击等级可以选择所有电气设备和电缆路径元素

总线电流可以为设备定义。总线电流值可以通过更新参数功能汇总到电路中。

灯具的附加属性包括显色指数（CRI）、相关色温（CCT）和用于灯光控制方法的描述字段。定义的CCT值也更新为Revit灯具的原生初始颜色类型参数。

13、更新电缆桥架和导管的缺失系统代码

更新参数功能现在允许您自动更新电缆桥架和管道系统元素的缺失系统代码。当启用新的电缆桥架和管道的缺失系统代码选项时，该工具会检查任何选定的段或配件是否缺少系统代码，并将它们分配给最近的具有系统代码的连接元素的系统代码。这有助于确保连接元素之间的一致性。

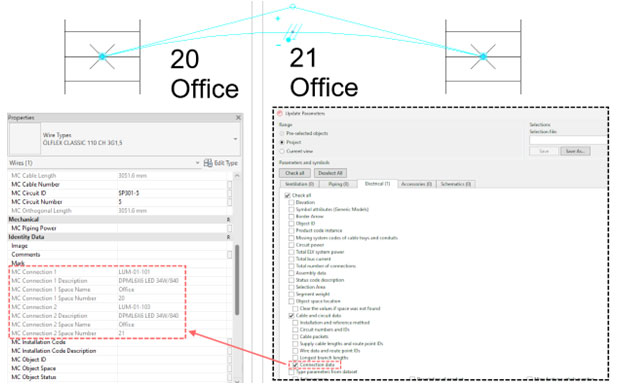

14、更新电线的连接数据

更新参数工具现在允许您根据连接到其端点的设备更新电线的连接数据。这些数据包括对象ID、描述和空间信息。物料清单中的电线也包含连接数据。

此外，电缆组件元素的 Object IDs 现在被添加到电路中，并作为电路信息的一部分传递到其供应电线。

15、批量安装的壁面距离定义

在Batch Install工具中，新的墙距离定义有助于防止吊架与墙壁发生碰撞，并确保吊架不会放置在远离防火墙的位置。

当在批量安装设置中选择“到墙的距离”选项时，定义的距离会自动应用于吊架元素和墙面之间。此选项可以应用于标准墙、防火墙或两者均可。防火墙是基于Revit墙元素中的“防火等级类型”参数来确定的。墙元素可以从当前模型或链接模型中读取。

软件特点

1、管道和管道装置的护 collar调整工具

轻松调整领口长度以适应悬挂式天花板和不同的楼层标高。

2、轻松创建和编辑交换板示意图

更灵活的原理图创建和快速编辑功能，直接在原理图图纸上进行。

3、在Autodesk Construction Cloud中共享数据集

共享数据集提高了在基于云的环境中获取数据的便捷性，并确保项目的一致性。

4、在交付之前清理项目中的命名

在清理和交付工具中轻松建立和应用产品家族和产品类型的命名规则。

5、将项目数据与自定义属性统一

为通风、管道和电气项目定义多达30个自定义项目属性。

6、新图案和改进的地板辐射供暖布局

螺旋图案和改进的功能算法为设计提供了优质的布局选项。

软件适合行业

1、建筑设计院行业：住宅、商业综合体、写字楼、医院、学校、工业厂房等各类建筑的机电BIM正向设计、施工图绘制、合规审图工作。

2、工程施工行业：机电安装施工深化、管线综合优化、现场施工交底、装配式机电施工、竣工BIM模型交付。

3、工程造价咨询行业：机电工程量精准统计、清单编制、成本核算、工程对账、竣工结算审计。

4、BIM咨询服务行业：专项机电BIM建模、管综优化、碰撞检测、BIM技术咨询、项目全过程BIM管控。

5、教育培训行业：高校、培训机构BIM机电专业教学、Revit机电深化实训、BIM工程师技能培训。

6、地产与基建行业：项目机电设计管控、施工质量核查、工程标准化落地、数字化项目管理。

系统要求

1、操作系统：64位 Windows 10/Windows 11 专业版及以上系统，不支持32位系统与家庭精简版系统。

2、适配软件：必须安装 Autodesk Revit 2026 正式版，完整匹配版本内核，不兼容其他Revit版本。

3、处理器：最低Intel i5/AMD同等四核处理器，推荐Intel i7/i9、AMD八核及以上高性能处理器，保障大模型运算流畅。

4、运行内存：最低16GB RAM，中小型项目推荐32GB，大型商业综合体、产业园等复杂项目建议64GB及以上。

5、显卡配置：支持DirectX 12独立显卡，推荐NVIDIA专业图形显卡，显存4GB及以上，保障三维建模实时预览无卡顿。

6、硬盘空间：推荐预留50GB及以上SSD固态硬盘空闲空间，用于安装软件、存储构件库与大型项目模型文件。

7、其他要求：需稳定网络环境用于构件库更新与授权验证，兼容主流BIM协同平台，支持高清显示器适配精细化建模操作。 收起介绍展开介绍
