pad design(pad焊盘尺寸生成软件) v1.0官方版

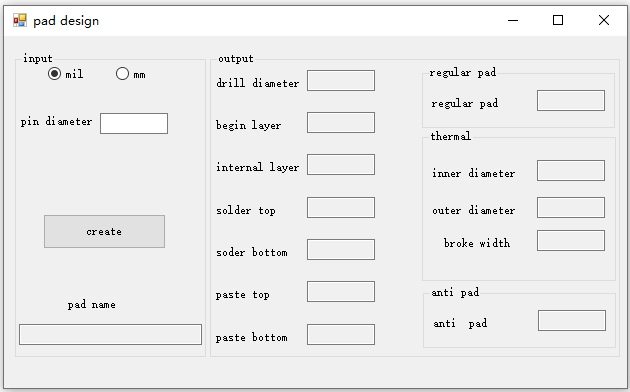

pad design是一款绿色免费，方便快捷的pad焊盘尺寸生成软件，它能够在只需要输入pin diameter数值的情况下，快速计算出生成焊盘各层的尺寸大小，虽说功能比较单一，而且又是英文界面，但是是一款非常实用的电子设计辅助程序（PAD焊盘设计），同时软件就会自动计算出焊盘各层的尺寸，十分方便，能够减少设计人员的大量计算时间，有需求的用户不妨下载收藏！

何谓pad焊盘：

名词解释：PAD焊盘（就是俗称的插件孔(PTH) ）

1、插件孔大小视你的元器件来定，但一定要大于你的元器件管脚，建议大于最少0.2mm以上 也就是说0.6的元器件管脚，你最少得设计成0.8，以防加工公差而导致难于插进

2、插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好此点非常重要，设计一定要考虑

3、插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好此点非常重要，设计一定要考虑

4、焊盘到外形线间距0.508mm(20mil)

最小线距: 5mil（0.125mm）.。最小线距，就是线到线，线到焊盘的距离不小于5mil 从生产角度出发，是越大越好，一般常规在10mil,当然设计有条件的情况下，越大越好此点非常重要，设计一定要考虑。

paddesign使用教程

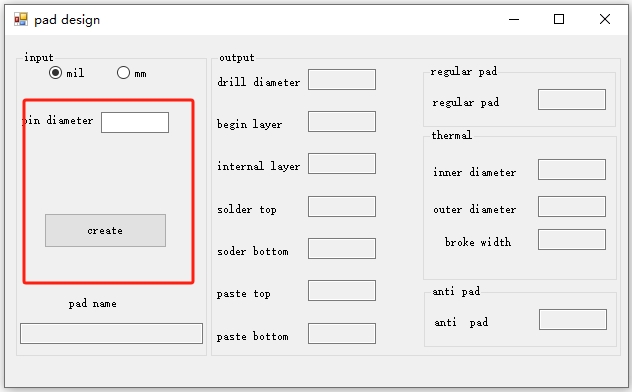

1、打开软件，只需要输入pin diameter数值后，按下create按钮会自动生成相应数据。
