autocad mechanical 2027官方中文版是Autodesk公司专为制造业设计打造的一款2D机械设计软件，一般又称为autocad2027机械版，集成于AutoCAD 2027平台，为用户提供一整套专业工具，包括超过70万个智能标准零件库、自动化绘图工具和机械计算器，可以帮助工程师快速完成机械零件设计、详细文档和图纸输出，并通过自动化功能显著提升设计效率，是机械工程、详细设计和文档制作的强大工具。

与2026版本相比，autocad mechanical 2027软件进行了全面升级，核心定位于机械专用，能够支持零件设计、详细工程图，更有轴、弹簧、皮带、链条、凸轮生成器等自动化工具，可将工作效率提升高达55%。同时新版本增强了标准件库零件，新的机械标准零件添加到了多个语言的标准件库中。新增了几何图形清理功能，可以扫描图形以修复常见的几何图形错误。新增了Autodesk Assistant，现在提供 AI 增强的聊天功能和提示驱动的工作流。还更新了对ANSI标准符号的修订，支持 ASME Y14.5 – 2018 R(2024) 的最新修订版，快免费下载体验吧。

autocad2027机械版

软件特点

1、智能绘图与零件库

提供包括螺钉、螺母、轴承等基于标准的智能化标准件库，支持动态调整。

2、自动化设计工具

内置轴生成器、弹簧、皮带、链条和凸轮生成器，可大幅缩短设计周期。

3、工程计算与分析

内置计算工具，能够在设计过程中进行微调、迭代更改和报表生成。

4、Inventor 关联

可以关联并更新本地 Autodesk Inventor 模型，自动处理2D工程图变更。

5、增强型图层管理

自动将项目置于正确的图层上，实现图层自动化控制。

6、兼容性

支持多种行业标准（ISO、ANSI、DIN、JIS等）和标准IGES/STEP数据交换格式。

autocad2027机械版新特性和增强优化内容：

一、亮点功能

1、对 ANSI 标准符号的修订更新（2027 版新增功能）

对于形位公差符号、基准目标符号和基准标识符号，ANSI 标准现在支持 ASME Y14.5 – 2018 R(2024) 的最新修订版。

注： AutoCAD Mechanical 工具集将继续支持所有旧版修订。在早期版本中创建的文档不需要更新为最新标准即可打开、编辑和保存。将新修订中的形位公差符号保存为较旧的文件格式时，形位公差符号会转换为块。

形位公差符号

“形位公差符号 ANSI”对话框包含最新的标准修订，即 ASME Y14.5 – 2018 R(2024)，从而提供了最新的表示法和要求。该对话框支持多框架功能性，允许根据需要添加更多框架，以及一个用于内嵌注释的字段。“插入符号”库的其他符号类别下有新符号。

基准目标

“基准目标 ANSI”对话框包含最新的标准修订 ASME Y14.5 – 2018 R(2024)。该对话框现在支持一个新选项，用于插入可移动的目标符号。

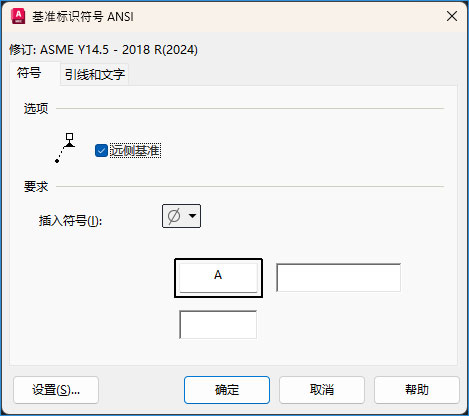

基准标识符号

“基准标识符 ANSI”对话框包含最新的标准修订“ASME Y14.5 – 2018 R(2024)”。该对话框现在提供在远端插入符号的选项。在“要求”下，随“插入符号”选项一起提供了基准注释和螺纹注释字段。

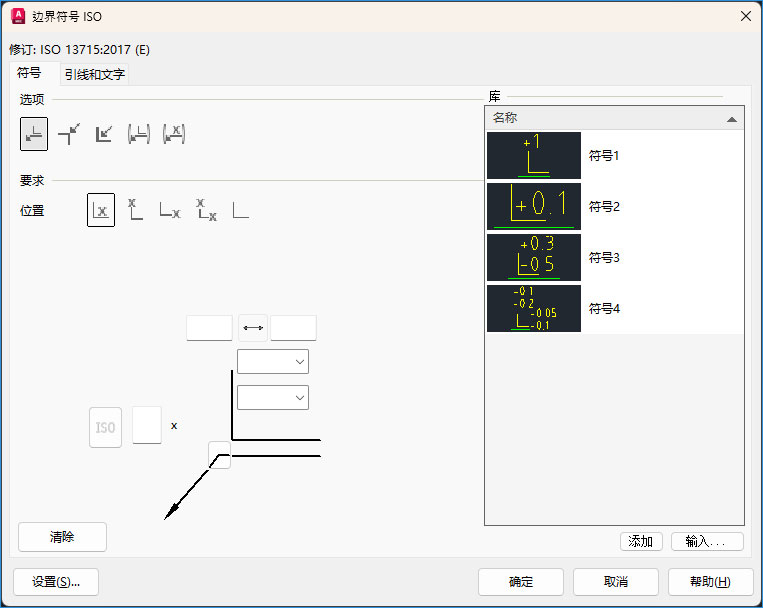

2、ISO 标准符号的修订更新（2027 版新增功能）

ISO 标准现在针对边界符号支持最新修订版的 ISO 13715:2017 (E)。

“边界符号 ISO”对话框提供了最新的表示法和要求。该对话框支持各种选项和位置以将边界符号放置在图形中。它还提供了定义边界数量和指示边界有限区域的选项。

注： AutoCAD Mechanical 工具集将继续支持所有旧版修订。在早期版本中创建的文档不需要更新为最新标准即可打开、编辑和保存。将新修订中的边界符号保存为旧文件格式时，软件会将边界符号转换为块。

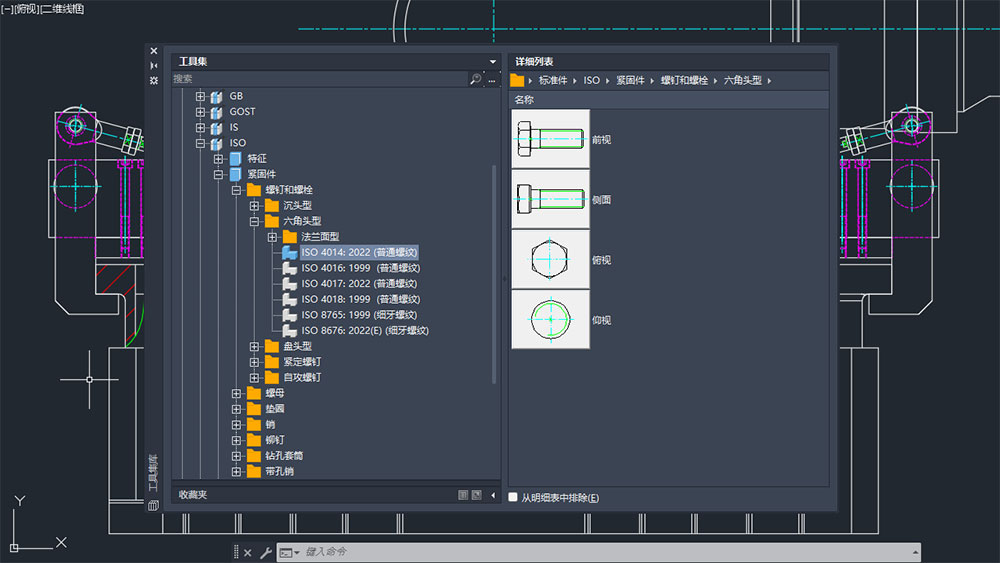

3、增强的标准件库零件

在 AutoCAD Mechanical 2027 的标准件库中，超过 780 个机械标准零件已更新为最新修订版。这些零件在 AutoCAD Mechanical 英文版以及所有其他受支持语言版本中均可用。

更新的内容包括：

- 公制 ISO 螺纹孔（通孔）：ISO 262: 2023（普通螺纹）

- 螺纹盲孔（盲孔标准跳动）：ISO 262: 2023（普通螺纹）

- 六角头螺栓：ISO 4014: 2022（普通螺纹）

- 六角头螺栓：ISO 4017: 2022（普通螺纹）

- 六角螺母：ISO 4032: 2023（普通螺纹）

- 六角螺母：ISO 4035: 2023（普通螺纹）

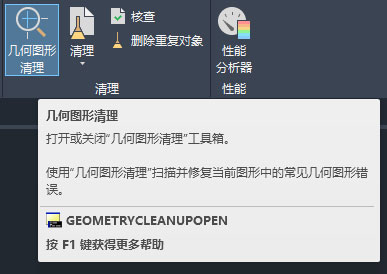

4、几何图形清理（2027 版新增功能）

“几何图形清理”会扫描图形以查找常见的几何图形错误，包括间隙、越界、临界和未对齐的角度。它使用视觉标记直接在图形窗口中亮显错误。此外，“几何图形清理”针对每个错误都提供了多个选项，供您选择最佳修复方案。您还可以选择忽略建议，并在需要时按设计保留几何图形。“几何图形清理”快速、直观且精确。

新命令

- GEOMETRYCLEANUPOPEN - 打开“几何图形清理”选项板。

- GEOMETRYERRORREVIEWCLOSE - 退出“几何图形清理”查看模式。

- GEOMETRYCLEANUPCLOSE - 关闭“几何图形清理”选项板。

新系统变量

- GEOMETRYCLEANUPSTATE - 指示“几何图形清理”选项板是处于打开状态还是关闭状态。

- GEOMETRYCLEANUPZOOMPAN - 控制单击“几何图形清理”选项板的树状图中的节点是否自动缩放到亮显的实例。

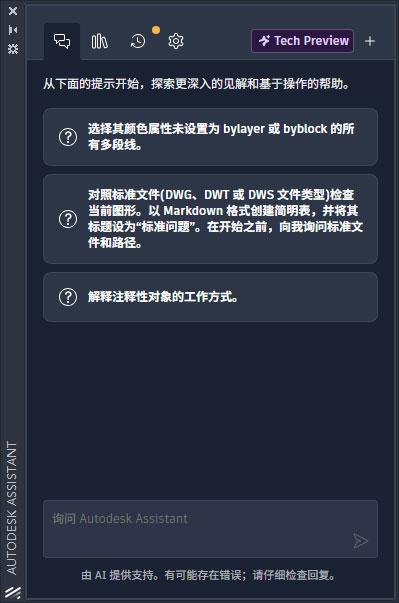

5、Autodesk Assistant （2027 版新增功能）

Autodesk Assistant 现在提供 AI 增强的聊天功能和提示驱动的工作流。包括以下增强功能：

- 可以对照标准文件检查当前图形的标准

- 基于自然语言提示的选择

- 可以查询图形中的信息，例如图层列表、块使用情况等

- 提示库和聊天记录

注：这些最新的 Autodesk Assistant 增强功能当前位于技术预览中，并将随着时间的推移不断改进。目前，其结果可能不准确。

6、Forma Data Management Essentials （2027 版新增功能）

Forma Data Management Essentials 简化了与他人对项目的协作，可帮助您组织每个工作阶段的项目文件和文件夹。使用它可共享图形文件、发布图纸、审阅设计、创建附函和跟踪问题。

若要将 Forma Data Management 与 AutoCAD 结合使用，请确保安装最新版本的 Desktop Connector。为此，请参见安装 Desktop Connector。

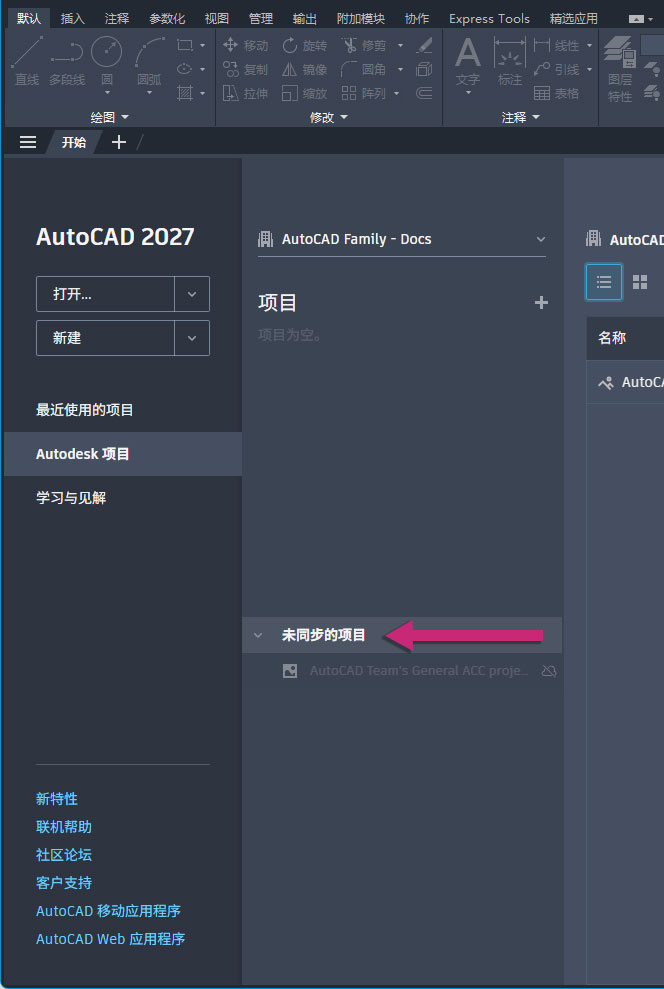

此版本包含的改进使 Forma Data Management 入门变得前所未有的简单：

- Forma Data Management Essentials

- 能够查看未同步的项目

- 学习内容面板

- Forma Data Management 中增强的 AutoCAD 功能

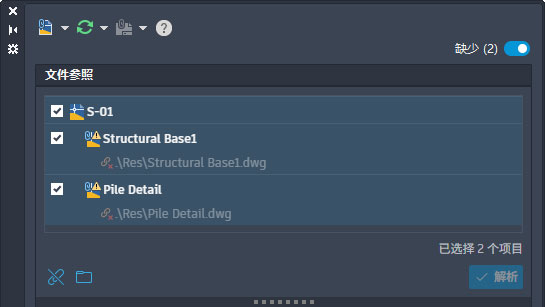

7、连接的参照（2027 版新增功能）

“连接的参照”改进了更新缺少的外部图形参照 (xref) 的路径的工作流。

处理包含参照的图形时，通过新的“缺失”切换，可以切换到“文件参照”窗格的“缺失参照”视图。此视图仅显示缺少的外部图形参照 (xref) 文件。

在“缺失参照”视图中，可以对选定的缺失参照执行以下任务：

- 拆离不再需要的参照

- 通过浏览并指定新路径来更新参照的路径

- 基于建议的路径解析参照路径（仅适用于从 Autodesk 项目打开的图形）

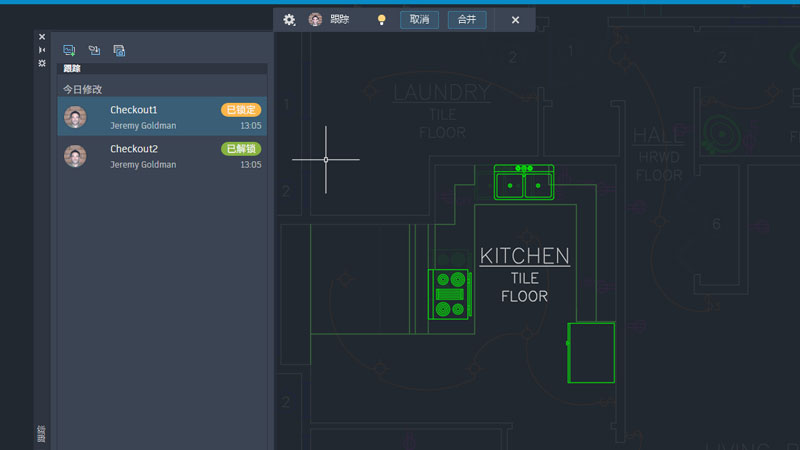

8、检出（2027 版新增功能）

“检出”允许用户编辑其他用户已打开进行编辑的图形中的特定对象，并提出修改建议。您可以检出要编辑的对象，在“跟踪”环境中对其进行编辑，然后将更改提交给具有读写访问权限的用户进行审阅，而不必等待正在编辑图形的用户发布图形。然后，具有读写访问权限的用户可以将更改合并到图形中。

注：检出操作仅适用于 Forma Data Management 中保存的图形。

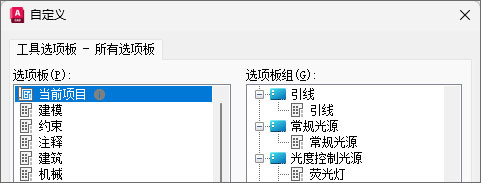

9、连接的支持文件：工具选项板（2027 版新增功能）

可以与处理存储在 Forma Data Management 中的同一 Autodesk 项目的其他用户共享工具选项板和编写选项板文件。

在 Forma Data Management 中配置 Autodesk 项目时，可以指定项目的工具选项板和编写选项板文件的位置。有关设置 Autodesk 项目以使用连接的支持文件的详细信息，请参见设置 Autodesk 项目以使用连接的支持文件的步骤。

如果您不熟悉工具选项板和编写选项板，以下内容提供了每个选项板的简要说明：

- 工具选项板：可以访问与项目相关的块、填充图案、自定义命令以及许多其他有助于实施 CAD 标准的工具。加载后，这些选项板将显示在“工具选项板”窗口中。

- 编写选项板：- 提供用于创建和修改动态块的工具。加载后，这些选项板将显示在块编辑器的“块编写选项板”窗口中。

10、连接的支持文件：局部自定义 (CUIx) 文件（2027 版新增功能）

在 Forma Data Management 上处理从 Autodesk 项目打开的图形时，可以与他人共享自定义用户界面 (UI) 元素，还可以将其加载到 AutoCAD 桌面应用程序中。

在 Forma Data Management 中配置 Autodesk 项目时，可以指定局部自定义 (CUIx) 文件，这些文件包含要在打开该项目中的图形时自动加载的自定义工具。在图形之间切换时，为 Autodesk 项目配置的任何 CUIx 文件会在其关联图形为当前图形时自动加载，而当与该 Autodesk 项目不关联的其他图形成为当前图形时，将卸载这些文件。有关设置 Autodesk 项目以使用连接的支持文件的详细信息，请参见设置 Autodesk 项目以使用连接的支持文件的步骤。

如果用户不熟悉局部自定义 (CUIx) 文件，以下资源提供了有用的介绍：

- 自定义 (CUIx) 文件

- 自定义用户界面 (CUI) 编辑器

- 自定义功能区选项卡

- 自定义功能区面板

二、质量改进

内容库：有问题的内容库代理元素不再导致崩溃。

降级保存：保存为 AutoCAD 2000 或 AutoCAD LT 2000 格式时，将保留图形文件版本。

参照编辑：在位编辑包含符号的外部参照时，不再导致崩溃。

打开和关闭：打开和关闭包含 DGN 参考底图的图形不再导致崩溃。

AMSHIDE 命令：取消命令后，“隐藏位置”对话框将保持其初始大小。

AMSCRIPT 命令：现在使用 AMSCRIPT 命令可以成功完成标题栏交换。

AMSECTIONLINE 命令：现在，在复制或移动剖切线时，可以捕捉剖切线上的点。

二维结构

- 将图形降级为旧版格式（如 AutoCAD Mechanical 2007）不再导致崩溃。

- 使用 UNDO 命令时，零件数不再受到影响。

明细表过滤器

- 使用“手动放置”选项创建新引出序号后，保存图形不再导致错误。

- 现在，只要在图形中插入新零件，自定义明细表就会更新。

性能

- 圆点空小箭头在复制、剪裁或保存操作期间不再产生错误。

- 编辑整体尺寸比例特性不再产生错误。

打开和保存/另存为：在 AutoCAD Mechanical 2027 中打开图形时，命令行会显示上次保存图形时所用的 AutoCAD Mechanical 文件格式。

三、其他增强功能和更改

1、布局选项卡切换性能：进行了改进以减少切换布局选项卡所需的时间。

2、三维图形系统增强功能：由 FASTSHADEDMODE 系统变量控制的三维图形系统 (GSF) 现在提供了更稳定、更高效的体验。这些更新通过更好地支持大坐标、阻挡边、材质、灯光、纹理、阴影、天空和背景，提高了视觉保真度。此外，现在默认启用“真实(快速)”视觉样式。

3、取消对 AutoCAD Web 版和移动版的支持：此版本中删除了“从 Web 和移动设备打开 (OPENFROMWEBMOBILE)”和“保存到 Web 和移动设备”(SAVETOWEBMOBILE) 功能。如果您以前将图形文件保存到 AutoCAD Web 版和移动版，建议您利用 Forma Data Management 在任意位置存储和访问图形文件。

4、删除共享视图：共享视图功能已从此版本中删除。如果以前使用过共享视图，建议您利用 Forma Data Management 来存储图形文件并与其他用户共享。

5、“推送到 Forma Data Management”取代了“推送到 Autodesk Docs”：“推送到 Autodesk Docs”功能已更新为“推送到 Forma Data Management”。引入了新的命令和系统变量，用于显示和关闭“推送到 Forma Data Management”选项板。

6、删除对 MrSID 图像格式的支持：以 MrSid 格式保存的图像文件无法再附着到图形文件。MrSID 图像需要保存为受支持的文件格式并重新附着。

7、删除对创建 PostScript 文件的支持：PSOUT 命令在此版本中已删除，并且 EXPORT 命令不再支持导出为该格式。如果需要从图形创建 PostScript 文件，请根据所需的输出配置 PC3 文件。
