Simcenter FloEFD 2606中文独立版

Simcenter FloEFD 2606中文独立版是一款可以独立运行的计算流体动力学(cfd)仿真软件，不需要预先安装NX、Solid Edge、CATIA或Creo系统，提供了多种仿真分析模式，支持内部流与外部流、稳态分析与暂态分析、可压缩流与不可压缩流、自然对流、强制对流与混合对流环境、热辐射分析与太阳辐射，旨在帮助工程师在设计过程中尽早进行CFD模拟，适用于设计师和分析师使用。同时软件通过在开发设计早期进行流体流动仿真和热分析，并使用原生 CAD 几何体，可将开发时间比普通 CFD 方法缩短多达 65-75%。

与上一版本相比，Siemens Simcenter FloEFD 2606版本针对电子冷却分析进行了重点改进，包括库的增强功能，使组件易于验证和重复使用，高效建模芯片上的电源，以在系统模型中识别IC包装的热点，改进计算高效的PCB热建模，自动导入EDA数据等等。比如引入了 Smart Die，可以以适合这种分析水平的计算高效方式对封装半导体芯片上的数百或数千个电源进行建模，这就意味着工程师可以考虑诸如电源分配的空间影响、重叠源、瞬态时间变化和热依赖性等复杂性。还有通过引入基于FEM网格的热分析和扩展的结果可视化选项，对高效且受欢迎的Smart PCB功能进行了全面增强，全新的基于FEM棱柱网格的热建模方法减少了内存使用并提高了对高密度多层板具有复杂铜走线的建模速度，快免费下载体验吧。

软件特色

1、前期加载 CFD 仿真以缩短开发时间

Simcenter FLOEFD 使设计工程师能够在设计过程的早期进行仿真，因为识别和修复问题或探索改进措施更具成本效益。它集成在 CAD 中，显示生产率提高了 x2 到 x40 的系数。

2、利用设计师直观的 CFD 界面

利用 Simcenter FLOEFD CAD 嵌入式界面、引导式仿真设置和执行、智能自动化技术以及直接查看结果，将仿真交到设计工程师手中。允许他们尽早探索设计性能，这样他们就可以在不克服传统障碍的情况下做出明智的决策。

3、直接在原生 CAD 几何上执行 CFD，消除 CFD 开销

消除工具之间几何转换的延迟，克服为 CFD 分析准备 CAD 几何图形的复杂性。Simcenter FLOEFD 直接使用原生几何结构：因此，当您探索性能或评估模型更改时，CAD 模型会同时更改。

它在强大的自动网格划分和可处理任何质量的 CAD 几何图形的独特SmartCell技术方面具有关键优势。这些优势有助于处理组件中的小缝隙和表面不一致问题，这些问题通常会导致传统 CFD 工具的修复延迟很长时间。与此相辅相成的还有用于预处理的智能自动化，例如自动密封 CAD 几何图形和泄漏识别。

4、使用仿真驱动的设计——探索、比较和优化

利用参数研究和设计探索功能，在可用时间内评估更多设计选项。评估 “假设” 场景，确保产品在不同条件下的性能和可靠性。

Siemens Simcenter FloEFD软件功能

一、嵌入 CAD 的 CFD 仿真

我们嵌入式 CAD 的 CFD 仿真软件使工程师能够在 CAD 设计环境中进行流体流动仿真和传热分析。它具有直观的界面，至关重要的是，它可以直接使用 CAD 几何结构。这消除了 CAD 数据转换的时间开销。它还允许工程师进行多项设计研究并评估结果，以了解对几何结构或操作边界条件的修改如何影响性能。这使得仿真结果可以在开发的早期提供，从而更好地做出决策，并支持与其他 CAD 驱动的工程功能进行更无缝的通信。

二、自动网格划分

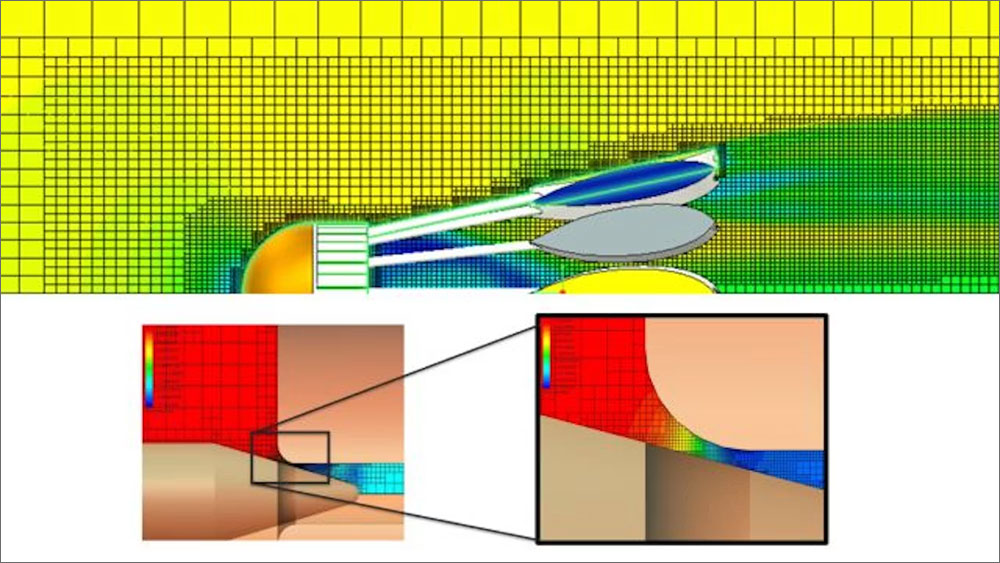

Simcenter FLOEFD 自动流体体积检测和自动网格划分技术旨在直接处理 CAD 几何图形。它可以处理复杂或可变质量的几何形状，而无需简化模型。SmartCells技术是使用Simcenter FLOEFD强大的笛卡尔浸入式边界网格方法进行高效自动网格划分的核心。SmartCells 可以精确地解析单个单元内的许多固体和流体区域，将其细分为多个控制体积进行计算。这对于复杂的 CAD 模型进行网格化至关重要，包括自动处理具有挑战性的条件，例如干扰几何图形或体积非常薄。Simcenter FLOEFD 应用基于几何特征的自动网格细化，并且可以启用解析自适应细化，从而为具有更高流量和热梯度的区域提供有效的网格分辨率。对于希望对网格进行更精确控制的工程师，可以选择局部网格划分和手动控制。

Simcenter FLOEFD 网格划分和求解器技术将经典的三维有限体积数值方法与模拟 CFD 问题的经验和分析方法独特地结合在一起。可以快速轻松地生成相对粗糙的网格，与典型的 CFD 软件相比，该网格求解非常有效且稳定，同时仍能保持相对较高的精度。

采用 Simcenter FLOEFD 时，通常会报告网格划分的步长从几天变为几小时，从几小时变为几分钟。我们的 CAD 嵌入式方法的创新网格划分技术使设计工程师和非专家能够在设计过程的早期可靠地进行 CFD 分析。它还为经验丰富的分析师提供了一种快速有效的替代方法，以解决各种典型的差价合约问题。

三、参数研究

Simcenter FLOEFD 集成了非常强大且直观的参数研究功能。使用它来探索模型几何结构或不同操作场景的变化，直至实验研究的设计。

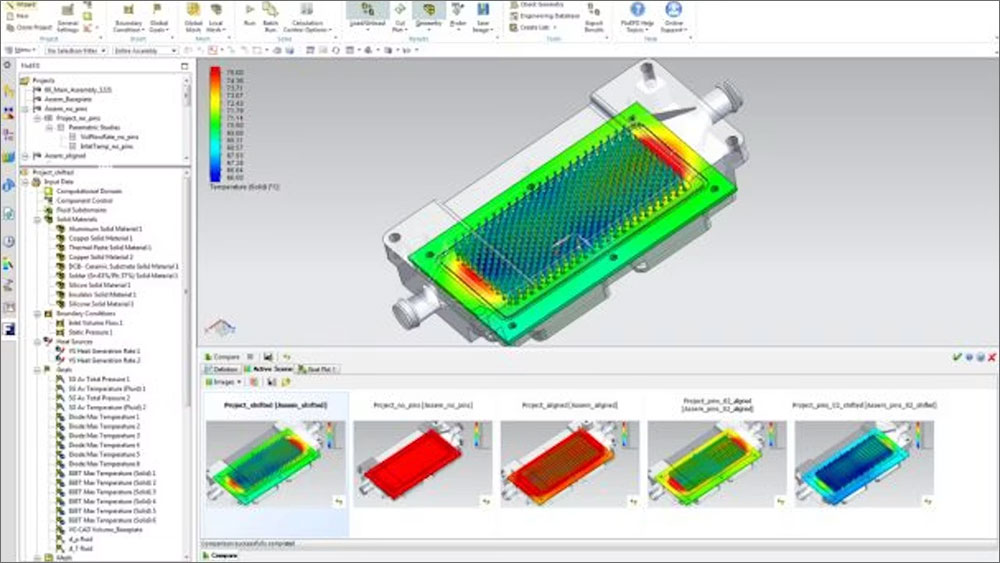

比较配置与 Simcenter FLOEFD 内部的参数研究功能相结合，使工程师能够更轻松地了解几何和边界条件的变化对性能的影响。用户可以通过数值、图表和可视化结果和绘图来比较结果。

设计探索的三种主要方法包括：

1、“假设” 研究使用一系列变更的参数来探索结果设计，使用比较工具自己找到最佳解决方案

2、基于目标的优化使用单个输入变量的变化范围来找到最佳设计

3、实验设计 (DOE) 允许您为多个设计变量设置变异范围，然后求解设计点矩阵。然后，您可以使用响应曲面插值法找到最佳设计

此外，还有一个可用的Simcenter HEEDS插件，该插件进一步使工程师能够使用智能高效的搜索和自动化，并利用底层的专有Sherpa算法来进行设计空间探索。与传统优化方法相比，Simcenter HEEDS 可帮助工程师更快地找到满足或超过性能要求的设计概念。

四、LED 热模拟

LED 热管理对于确保正确的照明性能和可靠性非常重要。Simcenter FLOEFD 嵌入式 CAD 的 CFD 软件使照明产品设计工程师能够在开发初期和整个开发过程中探索灯具散热设计，避免重新设计。

Simcenter FLOEFD LED 模块中的特定功能包括 LED 的热电和光度组合建模，以及导入自己的 LED 模型的功能。您可以详细建模 LED 组件的热行为，以预测在正向电流下供电时的准确的 LED 结温以及安装在灯具中的 LED 的工作光输出（热流明）。

独特的是，Simcenter FLOEFD 仿真可以与：来自 Simcenter Micred T3STER 的 RC-Ladder 紧凑型热模型的测量数据；以及 Simcenter Micred LED Tester 的光学特性数据相结合，提供基于测试数据的最高精度的 LED 模型，用于系统级研究。

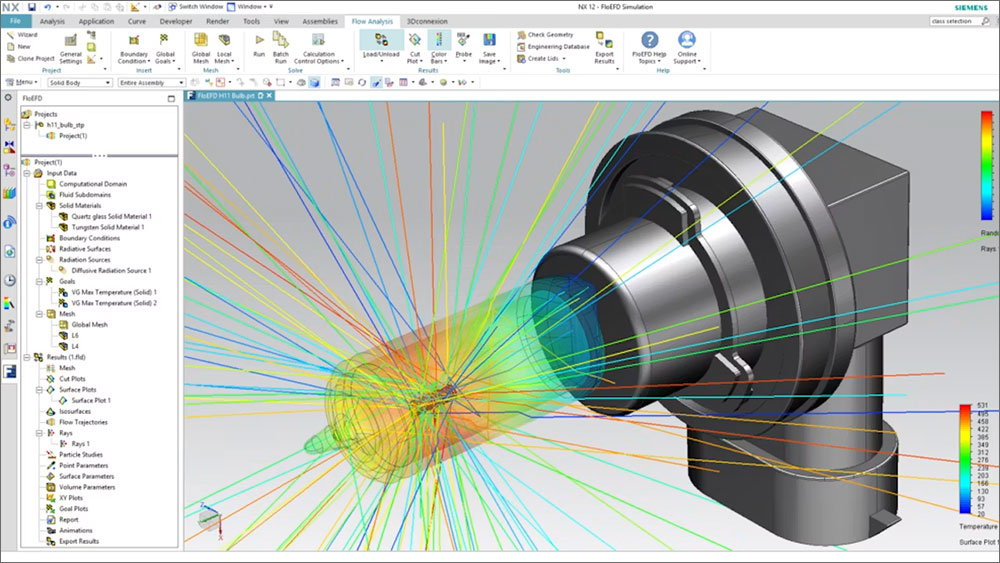

LED 模块支持蒙特卡罗辐射建模，用于模拟玻璃等半透明固体中辐射的吸收和散射，并考虑折射和镜面反射对波长依赖性的影响。对于汽车照明和其他要求苛刻的应用，冷凝建模使工程师能够模拟薄膜冷凝、蒸发、结冰和吸水对湿度变化的影响的复杂性。

五、CAD 中的电子热和热力学分析

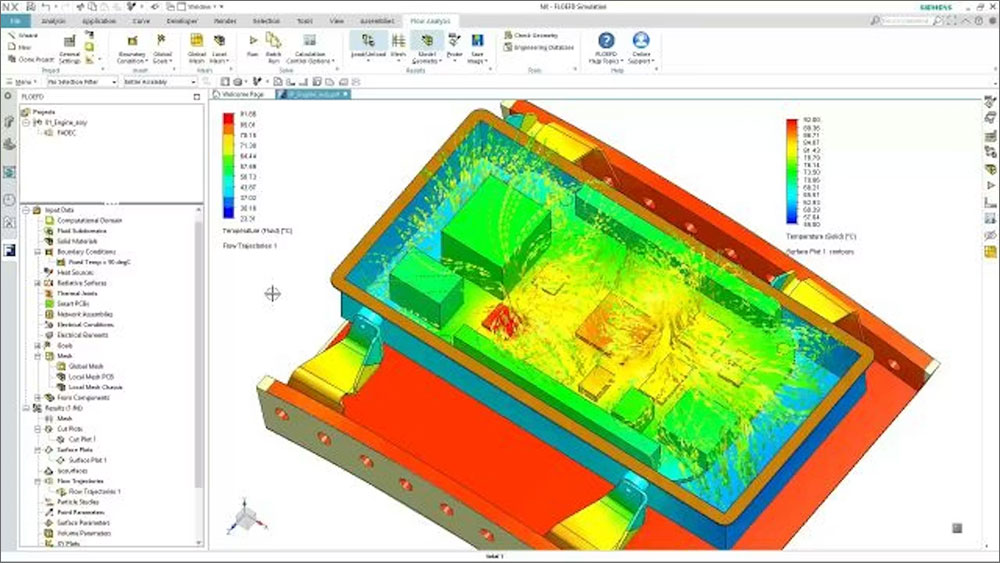

Simcenter FLOEFD 使热工程师和设计人员能够在 CAD 环境中工作，以加快散热设计——从电子冷却仿真到热机械应力分析。

重点功能包括适用于设计阶段的印刷电路板 (PCB) 热分析选项，从简单、详细（分层）到明确的铜迹线。SmartPCB 选项是一种计算效率高的建模网络装配方法，不会牺牲热建模的精度，热建模还支持电热协同仿真任务和热机械应力分析。Simcenter FLOEFD EDA 桥支持从所有主要 EDA 软件文件格式轻松导入 PCB 数据。封装建模选项包括双电阻、网络组件和详细模型。使用 Package Creator 实用程序，可以在短短几分钟内创建包含所有内部几何元素的这些元素。

其他功能包括瞬态建模和测量校准（使用 Simcenter Micred T3STER），以实现最高精度。此外，BCI-ROM 技术使您能够通过三维分析生成降阶模型，用于电热电路仿真和系统仿真工具。

Siemens Simcenter FloEFD 2606新功能和优化内容：

一、智能组件 – 模拟数千种电源

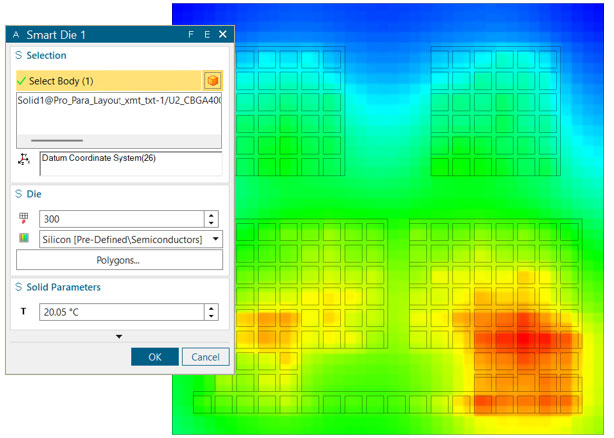

为了在将集成电路封装整合到系统中时识别局部热点，对封装芯片上的电源分配进行建模是非常有利的。在 Simcenter FLOEFD 2606 中，引入了 Smart Die，能够以适合这种分析水平的计算高效方式对封装半导体芯片上的数百或数千个电源进行建模。这意味着工程师可以考虑诸如电源分配的空间影响、重叠源、瞬态时间变化和热依赖性等复杂性。您可以检测到均匀芯片建模方法无法表示的由泄漏引起的热点。

二、智能印刷电路板：基于有限元网格的热分析

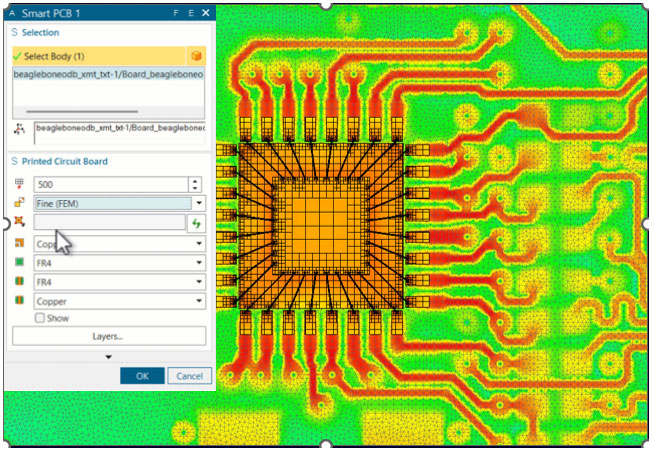

在本次发布中，通过引入基于FEM网格的热分析和扩展的结果可视化选项，对高效且受欢迎的Smart PCB功能进行了增强。新的基于FEM棱柱网格的热建模方法减少了内存使用并提高了对高密度多层板具有复杂铜走线的建模速度。

在后处理阶段，使用这种新的智能PCB建模方法进行结果可视化，用户可以利用更清晰的见解来了解板内温度变化，并更轻松地可视化热通量图以定位热瓶颈。

三、库增强在Simcenter FLOEFD 2606中

PCB热分析工作流程由于大多数板卡应用中安装了数百个或数千个组件而受益于现有组件的库。

四、图书馆生态系统和浏览器

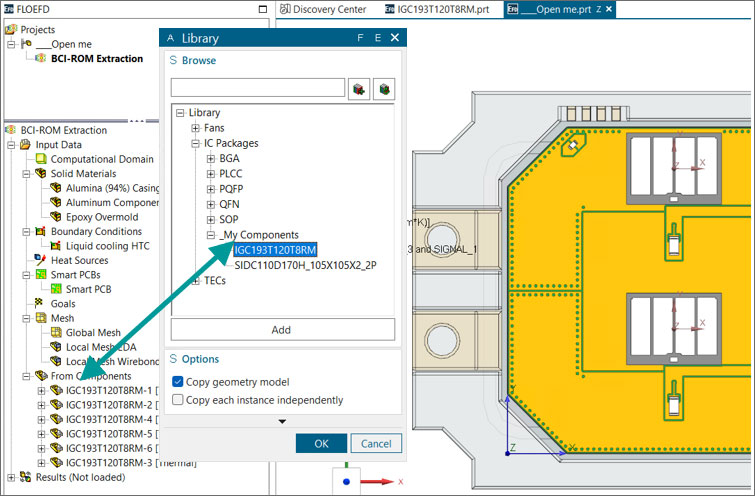

您现在可以创建自定义组件或模型库，并即时在项目之间重复使用。经过验证的可重复使用元素的库帮助您更快地组装和设置模型。这还能减少模型之间的错误，对于工程团队来说，这提供了确保使用库的用户组的一致标准的机会。

五、图书馆：基于绝对单元大小的本地网格设置

现在可以在库组件中使用绝对单元格大小来定义网格加密。这使得库项目可以具有独立于项目顶级网格设置的局部网格设置。这意味着库作者的网格决策会随库元素一起转移，并且在重新使用这些元素时无需手动调整。

六、Simcenter FLOEFD 2606 中的库增强功能

1、组件浏览器在 Simcenter FLOEFD 2606 中的更新

a) 组件浏览器：网络组装和智能印刷电路板

新增了列来显示通过网络组件和智能印刷电路板功能分配的功率值。用户可以查看单个组件的功率或评估总功率预算。

b) 组件浏览器：最低温度列

新增了一列，显示每个组件的最低温度，补充了现有的最高和平均值，并使温度梯度的分析更加准确。

组件浏览器的推出使您的模型在变得非常复杂和组件数量众多时的代码重构加速。即使对于非常大的模型，您现在也可以在表格视图中立即访问组件功能。

2、材料优先级设置：

材料优先级值现在可以直接在表格中编辑，消除了大量的手动点击和步骤。

3、自动化：其他 API 改进

模拟任务的自动化继续是一个热门话题。EFDAPI，即在版本 2312中引入的新的Simcenter FLOEFD API，继续在每次发布中根据用户反馈进行开发。

除了EDA Bridge自动化，Simcenter FLOEFD 2606还增加了更多功能，包括：

- 一种更简单的选择坐标系方法

- 启用/禁用默认固体的吸收

- 从组件添加，以便在子项目中重复使用

- 设置默认外表面辐射

软件核心功能

一、基础流体与空气动力学分析

1、支持二维、三维模型空气动力学与流体换热仿真

2、可完成外部绕流、内部管路流场双向仿真计算

3、兼容稳态流动、瞬态非稳态流动两大类仿真模式

4、覆盖不可压缩液体、可压缩气体，支持亚音速、跨音速、超音速、高超音速全速度区间气体流动仿真

二、多相流与特殊介质流体仿真

1、水蒸气冷凝过程仿真、气体流场相对湿度计算

2、非牛顿流体层流工况流动分析

3、可压缩液体流动仿真（液体密度随压力变化工况）

4、真实气体流场精准计算

5、气溶胶颗粒流场仿真、含固体杂质流体流动分析

三、流动状态与特殊流体现象分析

1、层流、湍流、非定常流动全域仿真，涡旋流场、风机叶轮流动仿真

2、流体空化效应仿真计算，适配水泵、液压阀体等易空化零部件

3、重力浮力效应流场仿真，自然对流换热场景专属求解

四、全方位传热与热阻仿真

1、流体与固体之间、流体内部双向换热分析

2、无流体冲刷工况下固体自身热传导计算

3、热接触电阻、电接触电阻精准计算

4、热辐射换热仿真、焦耳热发热仿真

5、热管传热仿真、穿孔板换热仿真、PCB电路板精细化热仿真

五、电磁热与特殊工况仿真

1、热电制冷器仿真分析，适配电子散热制冷模块设计

2、多孔介质内部流体流动与换热仿真

3、考虑壁面粗糙度的流体绕流计算

4、壁面切向运动、旋转设备内部流场仿真

5、可燃气体混合燃烧仿真计算

软件适配行业与适用企业

电子半导体行业：PCB电路板散热、芯片热设计、机箱整机热仿真、热电制冷模组开发，解决电子产品高温失效问题；

汽车工业：机舱流场散热、空调HVAC风道仿真、水泵空化分析、整车空气动力学仿真；

暖通制冷行业：换热器、热管、通风管路流场与换热效率优化设计；

航空航天行业：飞行器超音速/高超音速流场仿真、气动外形优化、燃烧工况仿真；

通用机械行业：风机、泵体、阀门内部流场分析，零部件磨损与空化预测；

高校与科研院所：流体力学教学、多相流科研项目、燃烧与高超音速流体课题研究；

第三方仿真公司：无需搭建CAD软件环境，快速承接各类流体、热耦合仿真外包项目。

系统要求

一、最低配置（基础小模型仿真）

操作系统：Windows 10 专业版 64位

处理器：4核英特尔/AMD x86-64架构处理器

运行内存：16GB RAM

显卡：兼容OpenGL 3.3及以上版本显卡

二、推荐运行配置（复杂网格、大规模耦合仿真）

操作系统：Windows 11 专业版/企业版 64位

处理器：8核及以上高端处理器，推荐Intel酷睿i9/至强系列、AMD锐龙9/线程撕裂者系列

运行内存：32GB-64GB及以上，复杂流体网格仿真高度依赖大内存，内存越大仿真效率越高

显卡：NVIDIA RTX/Quadro专业显卡、AMD Radeon Pro专业制图显卡 收起介绍展开介绍
