plcsim仿真软件

s7-plcsim仿真软件是由西门子推出的一款plc仿真软件，可以替代西门子硬件PLC的仿真软件使用，可以让仿真用户在不依赖PLC下进行S7程序的测试操作，同时它具有在PG/PC上进行不依赖于硬件的S7程序测试，在程序开发早期消除错误，降低开发成本，加速开发进程，提高程序质量等优势，可适用于LAD、FBD、STL、S7-GRAPH、 S7-HiGraph、S7-SCL、CFC、S7-PDIAG、WinCC (本地安装)。它是当培训人员设计好控制程序后，无须PLC硬件支持，可以直接调用仿真软件来验证，并且s7-plcsim大大地消除程序开发的早期错误，降低开发成本，提高程序开发的质量，有需求的朋友请下载体验！

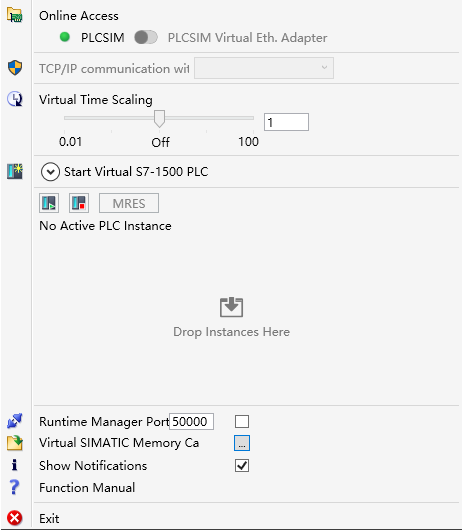

软件特色

1、S7-PLCSIM 可以模拟一个S7控制器。

2、可以插入视图来访问：PLC的输入/ 输出/中间寄存器/定时器/计数器/数据块，支持符号地址访问方式

3、可以使定时器自动运行或手动控制它们，可以分别或统一复位定时器

4、可以更改CPU操作模式 (STOP, RUN, RUN-P)。并且S7-PLCSIM 提供了暂停模式，用户可停止程序的执行，而不影响仿真CPU中的状态

5、S7-PLCSIM 提供了单周期扫描模式，可以方便调试

6、可以使用中断 OB 来测试程序逻辑

7、可以记录一系列事件（操作输入/输出/M存储器/定时器），并且可以回放记录的事件，可以用于自动程序测试

8、可以使用所有的 STEP 7 工具来监视和调试S7-PLCSIM所仿真的PLC(而不需要实际的硬件)

S7-PLCSIM与真实PLC的差别：

S7-PLCSIM 并不能完全代替真实的PLC, 它与真实的硬件PLC有着如下的差别：

- 当对S7-PLCSIM进行“STOP”操作后，程序再开始时，从中断处开始执行

- 当对S7-PLCSIM进行“STOP”操作时，不影响输出状态

- 当在子窗口修改变量时，其修改立刻有效，而不会等到下个周期

- 你可以手动修改或复位定时器的值

- 可以实现单周期操作模式

- 你可以触发中断OB块

- 对过程映像区的修改立刻生效

- 不支持所有的诊断信息，例如EEPROM错误

- 不支持多CPU模式

- S7-PLCSIM 提供高档 CPU 才拥有的系统资源（例如定时器范围为 T0-T2047, M 范围为16KB）, 所以当使用S7-PLCSIM 模拟通过的程序（假设使用了定时器 T2000），可能会无法下载到低档CPU上运行（例如CPU315-2AG10-0AB0定时器范围为T0-T255，）。

- 不支持FM功能模块

- 不支持通信功能

- S7-PLCSIM类似于400有4个累加器，所以不同于仅有2个累加器的300CPU

- 对于调用以下块，S7-PLCSIM 执行空操作：

• SFB12, SFB13, SFB14, SFB15, SFB16, SFB19, SFB20, SFB21, SFB22 , SFB23, SFB41, SFB42, SFB43, SFB44, SFB46, SFB47, SFB48, SFB49, SFB60,SFB61, SFB62, SFB63, SFB64, and SFB65

• SFC7, SFC11, SFC12, SFC25, SFC35, SFC36, SFC37, SFC38, SFC48, SFC60, SFC61, SFC62, SFC65, SFC66, SFC67, SFC68, SFC69, SFC72, SFC73,SFC74, SFC81, SFC82, SFC83, SFC84, SFC87, SFC102, SFC103, SFC105,SFC106, SFC107, SFC108, SFC126 and SFC127

• OB55, OB56,OB57, OB61, OB62, OB63,OB64, OB81, OB84, OB87, OB88 and OB90

常见问题

1、问题：当S7-PLCSIM已经运行，并且计算机已经与真实PLC有正确的编程连接方式，此时点击在线监控或者下载程序，STEP7所访问的节点是S7-PLCSIM还是真实PLC呢？

解答：S7-PLCSIM的优先级要高于真实PLC在线连接的优先级。也就是说，在S7-PLCSIM软件运行的情况下，所有的下载/上传/监控操作，都是针对S7-PLCSIM进行的，与真实PLC无关。有时计算机与真实PLC无法建立连接可能就是因为S7-PLCSIM正在运行，此时关闭S7-PLCSIM即可。

2、问题：S7-PLCSIM与WinLC有何区别？

解答：WinLC的特性相当于真实PLC的特性，所以此问题请参考本文中S7-PLCSIM与真实PLC区别的章节。

3、问题：为什么在S7-PLCSIM菜单中无法触发OB40？

解答：S7-PLCSIM仿真真实的PLC,由于OB40与硬件组态关系密切，所以只有在下载了硬件组态后（或者Block文件夹下的SDB文件），在S7-PLCSIM菜单中才可以触发OB40。

4、问题：S7-PLCSIM是否可以仿真通信程序，例如：PTP通信，以太网通信？

解答：S7-PLCSIM无法仿真通信程序,此问题请参考本文中S7-PLCSIM与真实PLC区别的章节。

5、问题：S7-PLCSIM是否可以仿真定时器或定时中断功能？

解答：S7-PLCSIM的本质是一个在Windows环境下运行的应用程序，所以其执行状态与计算机的性能及系统资源使用状态都有着密切的联系。其仿真程序的扫描周期也实时受计算机负荷的影响，程序扫描周期可能会延长到几十个毫秒或者几百个毫秒。因此，当S7项目中的定时器时基定义非常小（例如10 毫秒）时，或者定时中断周期非常小（例如几个毫秒）时，S7-PLCSIM（受Windows运行机制及计算机性能影响）是无法在这么短的时间内完成应有相应的。对于真实的PLC, 由于其实时功能是由硬件来保证的，所以不存在上述问题（如果程序量比较大，程序扫描周期大于定时器的预设时间，这种情况下应当使用定时中断功能代替定时器的使用）。所以对于时序逻辑要求不严格的程序逻辑，可以使用S7-PLCSIM仿真的；对于时序逻辑要求严格的程序逻辑，使用S7-PLCSIM仿真是不可靠的。

6、问题：为什么项目下载后，S7-PLCSIM 的SF点亮，但程序仿真执行不受影响？

解答：这种情况多出现于向低版本的S7-PLCSIM 软件下载了其无法识别的新硬件组态。用户升级S7-PLCSIM的软件版本即可。 收起介绍展开介绍
