Autodesk Factory Design Utilities 2027中文版

Autodesk Factory Design Utilities 2027是一款可互操作的二维和三维Factory布局和优化解决方案，用于通过创建布局的数字模型来设计有效布局并进行沟通。软件支持直接访问布局工作流和特定于工厂的内容，从而增强 AutoCAD 和 Inventor 软件。同时允许布局设计师在所需的 Inventor 三维参数化环境中或者在他们熟悉的 AutoCAD 二维环境中开始其布局流程。通过创建三维数字工厂模型，实现二维 (2D) 和三维 (3D) 数据的互操作，允许用户在 AutoCAD、Inventor 和 Navisworks 之间无缝切换，进行自动化设计、资产管理、仿真和可视化分析，从而大幅提升布局效率并减少错误。

与2026版本相比，Factory Design Utilities 2027可以使用二维资源库轻松生成布局设计，可以随时在 Inventor 或 Navisworks 中打开设计，然后，相应的三维资源将自动填充到其二维对应项上。可以放置更多资源，并在三维布局中进行更改。同时新版本增加了多个功能，比如调整资源方面，新的“调整”命令可自动更新布局中的资源参数。在资源链验证方面，新的验证可确保仅在接头和长度参数满足所需条件时才创建资源链。还有新增性能优化功能，使工作流更快速、响应更敏捷，快免费下载体验吧。

软件亮点

1、2D 与 3D 关联

在 AutoCAD 中进行 2D 规划，并在 Inventor 中快速转换为 3D 模型，两者保持实时同步，修改一处即全面更新。

2、工厂资源库 (Asset Library)

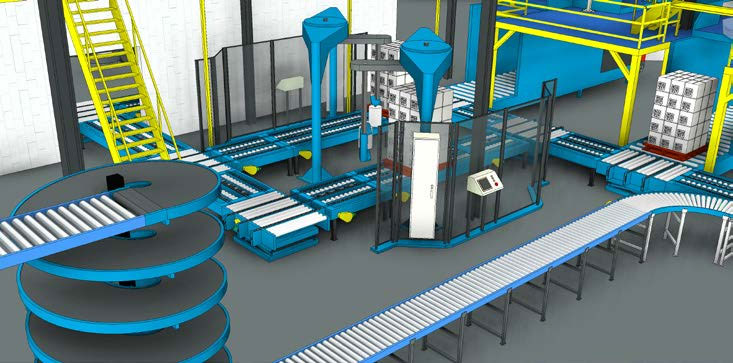

提供丰富的参数化工厂组件（如输送机、设备、机器人），可轻松拖拽、布置。

3、布局与装配

支持大型工厂环境的布局设计，利用Inventor构建复杂的设备模型。

4、空间分析与规划

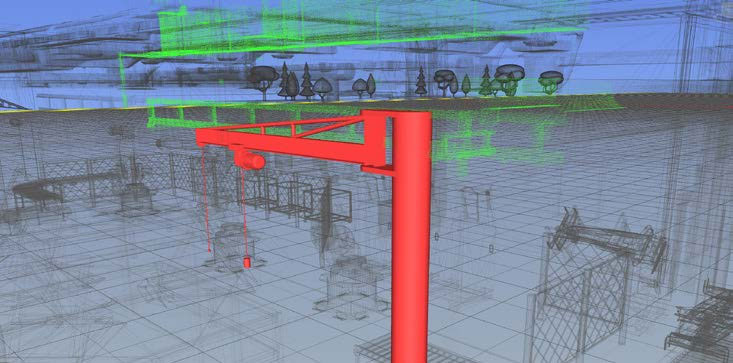

在 Navisworks 中执行物料流分析、冲突检查和仿真，从而在实际安装前发现并解决潜在问题。

5、互操作性

与 AutoCAD 和 Navisworks 结合使用，提供从概念到安装的一体化流程。

Autodesk Factory Design Utilities 2027新特性和优化内容：

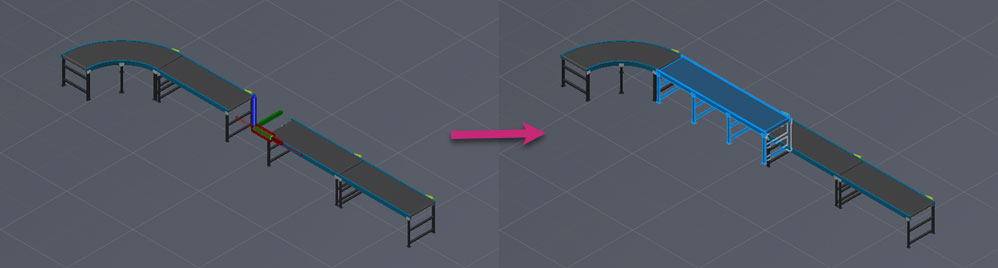

一、调整资源 （2027 版新特性）

新的“调整”命令可自动更新布局中的资源参数。

“调整”命令可以快速精确地更改布局中的资源参数。以前，更新资源参数需要在“Factory 特性”浏览器中进行手动测量和编辑。现在，通过“调整”可以直接从布局的资源位移中检测到这些值，从而自动更改它们。

1、访问方法

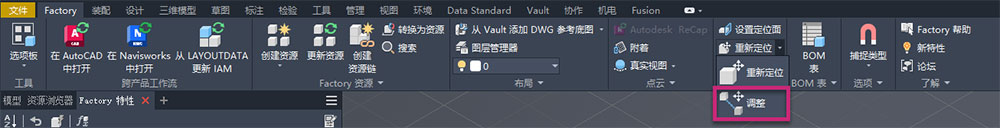

您可以在 Inventor 中从“Factory”选项卡的“实用工具”面板访问“调整”命令：

2、何时使用

当您需要对布局中的资源进行快速、可重复且准确的参数驱动调整时，请使用“调整”。“调整”提供更快的画布方式来更新参数值，从而完善了现有工作流。

3、工作方式

- 选择资源 — 选择一个或多个要编辑的资源。

选定的资源将在布局中亮显。

- 开始调整 — “调整”命令图标 在功能区上，单击“Factory”选项卡 >“实用工具”面板 >“调整”。

空间坐标轴将显示在第一个选定资源处。

- 拖动空间坐标轴 — 单击并拖动轴控制柄（X、Y 或 Z）以定义位移。将轴控制柄用于单轴平移并启用平移捕捉（点、边、轴、地板或栅格）以提高精度。

- 释放控制柄时，将打开“调整”对话框。

选择参数 — 选择要更新的资源参数，然后单击“确定”以确认更改。

4、主要优势

- 快速、准确的更改：通过拖动空间坐标轴并应用检测到的值来调整资源参数，无需手动测量以及在“Factory 特性”浏览器中编辑值。

- 清晰、直观的工作流：在拖动时查看结果；空间坐标轴提供明确的方向反馈，并且对话框会显示位移值，您可以在确认更改之前修改该位移值。

- 捕捉以提高精度：使用捕捉将空间坐标轴锁定到参考，并获得可重复的精确值，而无需键入尺寸。

- 单轴平移：一次沿一个轴拖动，实现可预测的参数更新和一致的方向，特别是对于长度、偏移和间隙。

- 轻松迭代：对小的增量更改使用“调整”对话框中的“应用”，如果预览中存在错误，请使用“还原”，然后再单击“确定”。

- 多资源编辑：在一个会话中选择和调整多个资源，以便您可以更新布局中的多个条目，而无需重新启动命令。

二、资源警告 （2027 版新特性）

在产品之间同步时，如果布局包含孤立资源或 Vault 托管的资源，则会收到相应提醒。

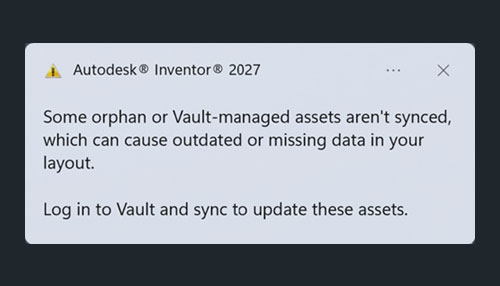

当布局包含孤立资源或 Vault 托管的资源时，将显示新的警告对话框。以前，没有通知，因此很容易假设布局中的资源缺失。该警告提供了透明度，可帮助您了解在产品之间同步时缺少某些资源的原因。

1、什么是孤立资源？

孤立资源是在布局中参考但在资源库找不到的资源。在以下情况下，可能会发生这种情况：

- 资源已从资源库移动或删除

- 资源在当前产品的资源库中不可用

- 资源来自不同的产品版本或配置

- 资源库数据源不同步

2、何时会显示警告？

在以下情况下，在同步过程中将自动显示警告对话框：

- 系统检测到布局包含一个或多个孤立资源

- 即使在刷新布局中的资源数据源后，也无法解析孤立资源

3、建议

当您看到警告时，请执行以下操作：

- 检查资源库：验证您的资源库是否为最新且配置正确。

- 刷新库：尝试刷新您的资源数据源（如果可用）。

- 验证产品兼容性：确保布局中使用的资源在您要同步到的产品中可用。

- 查看资源可用性：检查孤立资源是否需要下载，或者在当前产品配置中是否可用。

4、主要优势

- 提高了透明度：您可以清晰地查看布局中的孤立资源。

- 减少混淆：您会了解某些资源可能不会显示的原因，而不是假设它们缺失。

- 更好的疑难解答：看到警告时，可以执行特定操作，例如登录到 Vault、刷新资源库、检查是否需要下载资源或验证资源在不同产品中的可用性。

- 跨产品感知：系统会告知您，在不同产品之间同步时，可能会缺少孤立资源。、

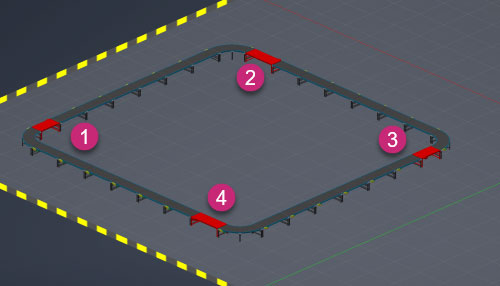

三、资源链验证 （2027 版新特性）

新的验证可确保仅在接头和长度参数满足所需条件时才创建资源链。

验证约束将添加到“创建资源链”工作流，从而仅在选定的资源和接头符合有效配置的规则时才创建资源链。这可以提高可靠性，防止无效配置，并确保在 Inventor 和 AutoCAD 之间实现一致的行为。

1、发生了什么变化？

之前的行为

- 即使接头配置不完整或无效，也可以创建资源链

- 系统并不总是强制执行长度约束

新行为

- 验证规则失败时，阻止创建资源链

- 在创建链之前，严格验证接头配置和长度参数

仍使用相同的“创建资源链”工作流。现在，它会强制执行规则并阻止无效设置，而不是允许它们。

访问方法

使用与以前相同的命令：

当您完成资源链定义并尝试创建或发布资源链时，将运行验证。如果验证失败，创建将被阻止，您必须修复报告的问题才能继续。

2、这是否会影响现有工作流？

这是对现有工作流的更新，而非新的或替换工作流。您仍然可以使用“创建资源链”和相同的向导步骤创建资源链。不同之处在于，不再接受无效配置。您必须更正接头名称、方向、顺序和长度设置，以便它们通过验证。

验证规则

Inventor

- 接头方向和名称

接头方向必须有效

接头名称必须与资源中定义的接头名称匹配

无效的方向或错误的接头名称会阻止创建资源链

- 接头顺序（转角段）

接头在转角段中必须遵循正确的顺序

无效顺序会阻止创建资源链

- 最小长度

最小长度必须小于或等于默认长度

- 接头名称唯一性

两个接头（例如“开始”和“结束”）不能具有相同的名称

不允许存在重复的接头名称

AutoCAD

默认长度

默认长度必须大于或等于最小长度

接头名称唯一性

两个接头不能具有相同的名称

3、这会影响现有模型吗？

否。现有资源链和布局不会更改。仅在创建新资源链时，才会应用验证。如果您编辑并重新发布现有资源链，新的验证规则将应用于更新后的定义。

- 涉及的参数

最小长度和默认长度必须一致：

Inventor：最小长度 ≤ 默认长度

AutoCAD：默认长度 ≥ 最小长度

接头名称必须与资源 (Inventor) 上定义的名称匹配，并且在两个产品的两个接头之间必须是唯一的。

确保在资源链生成器（“直段设置”和“转角段设置”）和资源定义中正确设置了这些设置。

- 建议

接头方向和顺序 — 在运行“创建资源链”之前，确保接头方向和顺序对于段类型（直段/转角段）有效。

接头名称 — 验证资源链生成器中的接头名称是否与资源定义中的名称完全匹配（例如，如 Inventor 的“模型浏览器”中所示）。

长度值 — 确认最小和默认长度值配置正确，且满足上述规则。

资源和文档 — 使用正确配置的资源，并遵循有关创建可链接资源和定义接头的文档。

四、性能改进 （2027 版新特性）

新增性能优化功能，使工作流更快速、响应更敏捷。

本版本重点针对 Factory Design Utilities 多个领域进行了重大性能改进：

1、在 Inventor 中打开 Factory 布局

提高了在 Inventor 中打开 Factory 布局时的性能。此增强功能缩短了加载时间，在处理复杂 Factory 布局时提供更流畅的操作体验。

2、在 Inventor 中保存大型布局文件

提高了在 Inventor 中保存大型布局文件时的性能。此增强功能显著缩短了包含大量资源的复杂布局的保存时间，提升整体工作效率。

3、Inventor 中的“在 AutoCAD 中打开”命令

提高了从 Inventor 中使用“在 AutoCAD 中打开”命令时的性能。此项改进可确保更快、更高效地从 Inventor 过渡到 AutoCAD，使您能够更流畅地跨应用程序工作。

4、在 AutoCAD 中编辑大型资源的特性

提高了在 AutoCAD 中编辑大型资源的特性时的性能。此增强功能可确保特性修改的处理效率更高，在处理复杂资源配置时效果尤为明显。

五、一般增强功能 （2027 版新特性）

新增多项功能与优化，提升工作流效率。

此版本包括对接头类体验的修复和改进：

1、接头类

客户报告的多个接头类参数问题已得到修复。这些修复提高了创建或编辑接头类以及在资源中使用接头类参数时的可靠性和正确性。

如果您使用自定义接头类或编写具有接头参数的资源，应该会看到相关行为更加一致并且参数相关的问题有所减少。

软件优势

一、满足项目时间安排

使用 AutoCAD 和 Inventor 中的自动化工作流和以工厂为中心的工作环境，在不超出预算的情况下按时交付工厂布局项目。使用参数化工厂资源（例如输送机、物料搬运设备以及可调整大小和重复使用的设施设备）库将二维布局移至三维工厂模型。Factory Design Utilities 支持 DWG 文件格式，以便可以利用现有设计数据并基于这些数据进行构建。

二、与利益相关方进行更有效的协作。

在布局中包含来自供应商的模型。在成为真正的问题之前，通过对数字工厂模型进行潜在冲突和空间约束分析，降低安装风险。使用 Autodesk A360，您可以管理资源，与不同利益相关方在线协作以及共享布局设计。

三、改进 Factory 布局流程

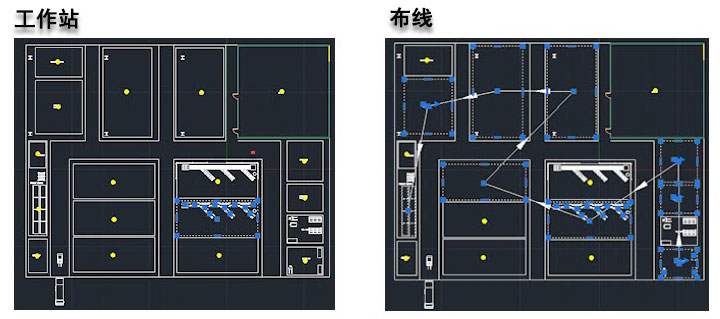

“物料流”提供对 Factory 定义（例如工作站、产品和路线）的访问。该浏览器提供包含三个选项卡的界面，可以轻松进行定义和修改操作。从该浏览器中，您可以选择工作站、产品或路线并修改特性、重定义工作站和工作站接头，修改路线等等。

系统要求（参考）

1、操作系统

64 位 Microsoft Windows 11 和 Windows 10

2、CPU 类型

建议：3.0 GHz 或更高。4 个或更多内核

最低要求：2.5 GHz 或更高

3、内存

建议：20 GB RAM 或更大，160 GB 可用磁盘空间或更大

最低要求：8 GB RAM（少于 500 个零部件）40 GB 可用磁盘空间

4、显卡硬件

建议：8 GB GPU，具有 106 GB/S 带宽并兼容 DirectX 11

最低要求：2 GB GPU，具有 29 GB/S 带宽并兼容 DirectX 11

5、显示器分辨率

建议使用：3840 x 2160 (4K)；首选缩放比例：100%、125%、150% 或 200%。

最低要求：1280 x 1024

6、电子表格

在本地完整安装的 Microsoft Excel 2016 或更高版本，用于创建和编辑电子表格的工作流。读取或导出电子表格数据的 Inventor 工作流不需要 Microsoft Excel。
Office 365 订购客户必须确保在本地安装了 Microsoft Excel。

不支持 Windows Excel Starter®、OpenOffice® 和基于浏览器的 Office 365 应用程序。

7、.Net

.NET Framework：Navisworks Factory 和 Vault Factory 需要 .NET Framework 版本 4.8 或更高版本。已启用 Windows 更新以进行安装。

.NET Core：Inventor Factory 和 AutoCAD Factory 需要 .NET Core 8.0 或更高版本。已启用 Windows 更新以进行安装。 收起介绍展开介绍
